Тут ещё вот какой факт обнаружился - по расположению разъёмов и рспределению цепей питания по их контактам эта платка совпадает или близка с референсной платой от HP3457A. Напрашивается предположение, что эта платка используется не только в вольтметрах, но и в других областях, поэтому так сделано для облегчения апгрейда. Например, я встречал упоминание о плате от 3457А на сайтах, торгующих подержанной авионикой (с соответствующей заоблачной ценой ). Вот для этих других применений вполне возможна иная маркировка. Или ещё какие резоны... Как показывает история с R417, они (производители) не всегда логичны...
А какова судьба предыдущего мультиметра? А то вы писали, интерес угас к теме (правда обсуждали мы ИОН), но видимо не совсем, что несказанно радует Как раз платку рисую для LTC2442 сейчас.
Карма: 68
Рейтинг сообщений: 3356
Зарегистрирован: Чт сен 09, 2010 07:32:24 Сообщений: 2264 Откуда: г. Рыбинск
Рейтинг сообщения:0

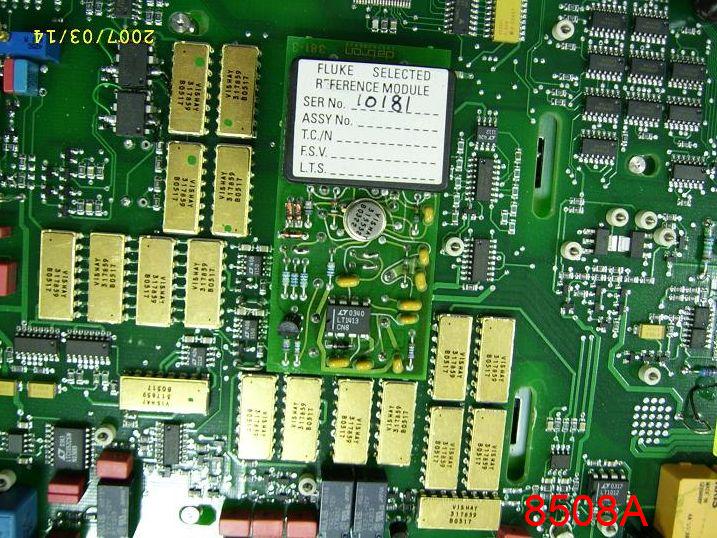

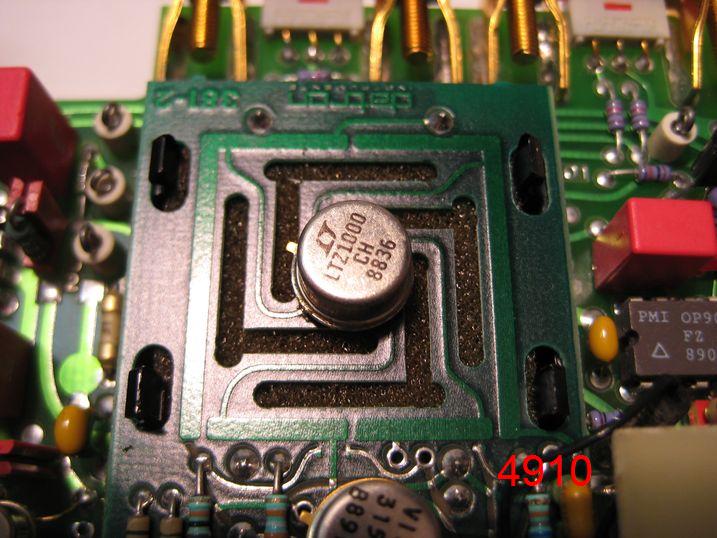

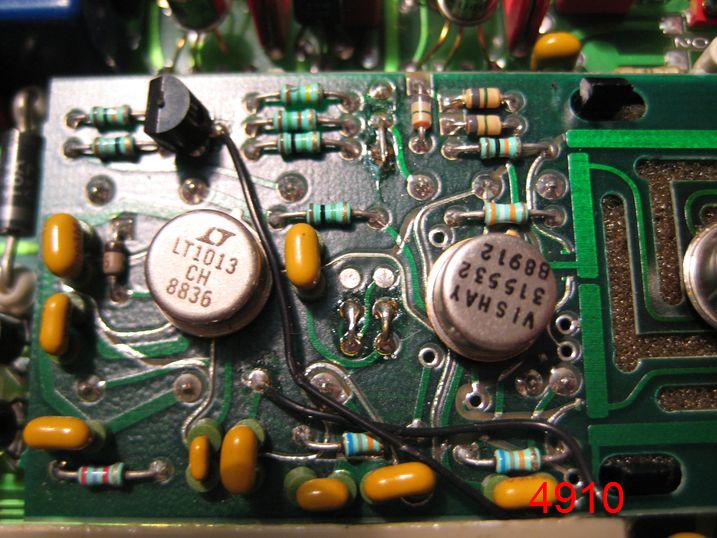

В первой версии Fluke 8508A установлен унифицированный модуль ИОН с LTZ1000, доставшийся в наследство от Datron/Wavetek. Изменился на единицу лишь номер ревизии платы в силу замены ОУ на LT1413. Впрочем, не исключаю, что впоследствии Fluke перешла на LTZ1000A.

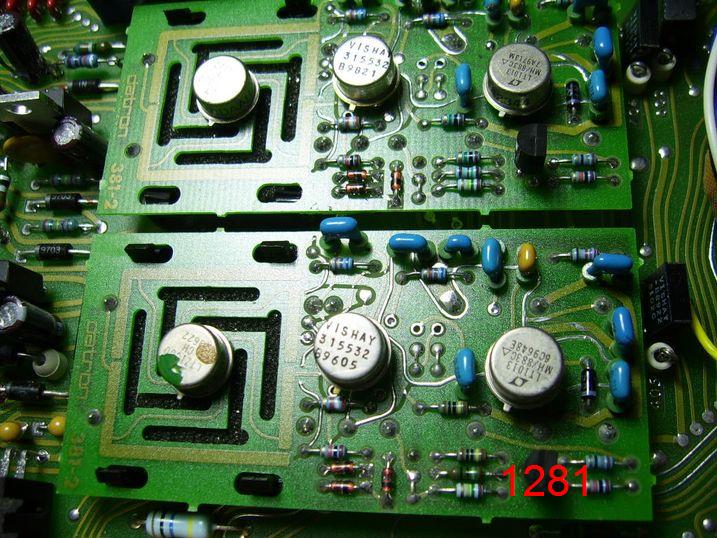

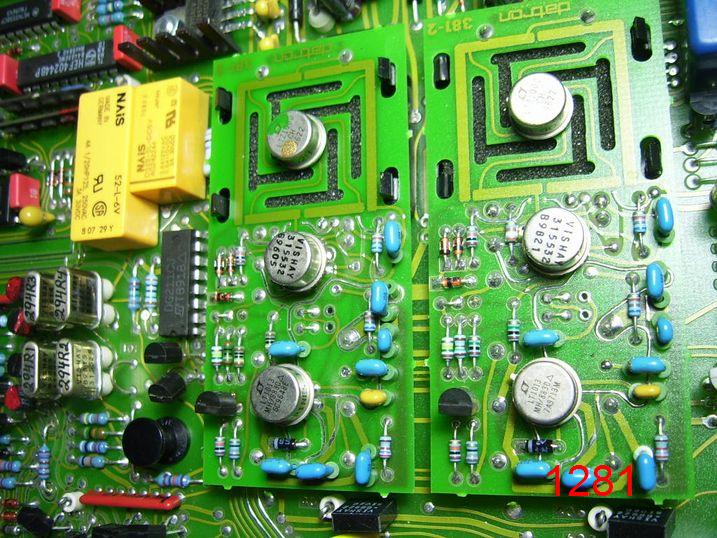

Предыдущий вольтметр до сих пор стоял включенным в розетку вместе с двумя 8,5-разрядниками для проверки временного дрейфа. Последний я так и не смог обнаружить, поэтому бросил это дело и теперь использую как демонстрационный показометр на занятиях со студентами. Измеряем напряжение 9-вольтовой батарейки Для нового показометра с динамическим интегратором подобрал почти все компоненты, жду только посылки с резисторами (старые добрые С5-27 и С5-61). Встроенного ИОНа в нём нет (только вход для внешнего), как и входного делителя/усилителя. Только один диапазон измерений от -0,1 до +12...16 В с автоматической сквозной калибровкой как в Datron 1281. Плату буду разводить в 2-х версиях: полномасштабной (с фильтром ИОНа, оптоволоконным интерфейсом и др.) и облегчённой (читай доступной для повторения в любительских условиях).
Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России.
На сайте интернет-магазина посетители смогут найти обзоры, интересные статьи о применении, максимальный объем технических сведений.
Продукция MOSO предназначена в основном для индустриальных приложений, использует инновационные решения на основе более 200 собственных патентов для силовой электроники и соответствует международным стандартам. LED-драйверы MOSO применяются в системах наружного освещения разных отраслей, включая промышленность, сельское хозяйство, транспорт и железную дорогу. В ряде серий реализована возможность дистанционного контроля и программирования работы по заданному сценарию. Разберем решения MOSO
подробнее>>
Эх, не мультиметр, а няшка Я бы за такой не глядя отдал все свои 7-8 разрядные приборы с калибратором вместе. Тем более, что отремонтировать дефект (села батарейка в чипе NVRAM) - пара пустяков.
Там еще 4 дня до конца торгов, цену еще наверняка удвоят. Они даже убитые уходят обычно дороже 2к. Уж я то знаю, было время хотел купил, а в итоге забрал Keithley 2002 за 2.2к и на том успокоился.
cogwe этот кстати пакует на пять с плюсом, если вдруг Я у него наверно пять 2001-вых поломанных скупил пару лет назад.
Эх, не мультиметр, а няшка Я бы за такой не глядя отдал все свои 7-8 разрядные приборы с калибратором вместе.
Ага. 5 раз в секунду получать 8,5 разрядов (а по GPIB и все 9,5-10) - это вам не раз в 53 секунды ... Кстати, из вашей таблицы, аналогов по скорострельности у него до сих пор и нет (кроме 2002 и 6581). Вот вам и один из секретов долгожительства - на полупроводниковых фабриках для сохранения прежней производительности пришлось бы заменять каждый мультиметр на много конкурентов. Плюс терминально-щуповая часть тоже множится. Ещё вопрос - в "быстром" режиме Fluke 8508 может выполнить одно измерение за 6 секунд. http://assets.fluke.com/images/products/fpm/bench_instruments/8508A_Extended_Specs_Rev_B.pdf В принципе, те же 8,5 разрядов. Если уж для 3458А указана максимальная скорость, зачем же Флюк "обижать" . А ещё стал гуглиться сервис-мануал для него. Если кому интересно - http://assets.fluke.com/manuals/8508A___smeng0100.pdf
Карма: 68
Рейтинг сообщений: 3356
Зарегистрирован: Чт сен 09, 2010 07:32:24 Сообщений: 2264 Откуда: г. Рыбинск
Рейтинг сообщения:0

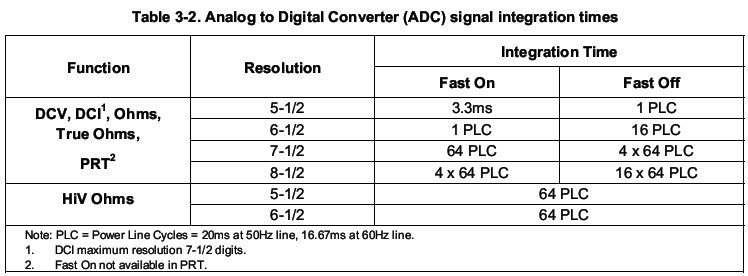

Fast Mode в Fluke 8508A - тоже самое, что 7,5-разрядный режим, только с индикацией 8 разряда. Дополнительная неопределённость (штраф) из-за сокращения длительности интегрирования составляет 0,1 ppm.
Для HP3458A и правда я указал данные для PLC10, хотя стоило наверное взять PLC100. Но вообще этот столбец особого смысла не имеет, т.к. у каждого мультиметра множество своих собственных настроек, оказывающих влияние на время преобразования и фактическую длину шкалы.
Посмотрим, что уж там получится с доморощенным 8,5-разрядным, если вообще удастся сдвинуть проект с места. Разводить и изготавливать платы придётся, наверное, целую вечность
Не совсем мультиметр, но все же думаю в тему оставить ссылку на калибровку Keithley 2510 и здесь. Фото внутренностей и калибровочных резисторов приложены
Карма: 68
Рейтинг сообщений: 3356
Зарегистрирован: Чт сен 09, 2010 07:32:24 Сообщений: 2264 Откуда: г. Рыбинск
Рейтинг сообщения:0
Аккуратно и стабильно масштабировать опорное напряжение постоянного тока можно не только с помощью дискретных резистивных, индуктивных, ШИМ или конденсаторных делителей, но и с помощью обычных интегральных ЦАП. На текущий момент в этой области впереди планеты всей оказался крошечный чип 20-разрядного ЦАП AD5791, который вместе с LTZ1000 смело можно использовать для создания 6-декадного калибратора в габаритах спичечного коробка Даташит: http://www.analog.com/static/imported-files/data_sheets/AD5791.pdf
На фото рядом с AD5791 лежит 10-вольтовый ИОН VRE310J (за отсутствием LTZ), готовые побывать в роли подопытных
Новый заход? Глянул по доступности главных "героев",АД видится и цена выше LTZ, а VRE310J вообще экзотика и в 2 раза дороже LTZ Красота требует жертв однако Очень даже интересно увидеть этот "спичечный коробок" в действии.
Карма: 68
Рейтинг сообщений: 3356
Зарегистрирован: Чт сен 09, 2010 07:32:24 Сообщений: 2264 Откуда: г. Рыбинск
Рейтинг сообщения:0
Цитата:
Новый заход?
Всего лишь производственная необходимость. Понадобился примитивный калибратор процессов для настройки установки по определению температуры и силы резания, на которой аспиранты будут проводить эксперименты. Вот и подумал, может собрать такой самому, а не ждать, пока на кафедре появятся средстварак на горе свистнет. VRE310 мне достался в наследство от мультиметра В7-78, ЦАП приобрёл на родственном форуме за треть цены.
Mickle, xDevs - в постах как-то упоминался метод артефактной калибровки, который применяется в некоторых калибраторах Fluke. Нельзя ли подробней об этом где-нибудь почитать? Спасибо.

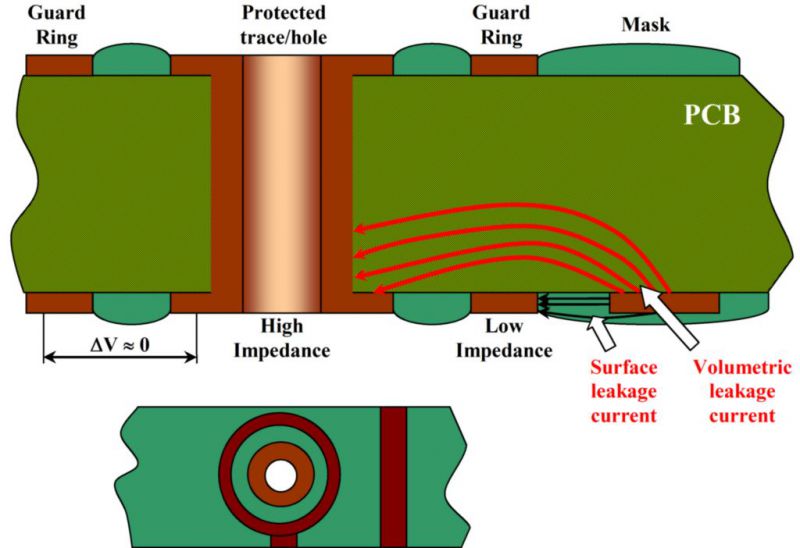

КВМ делали до 1ТОма. Вот только не обольщайся ВВ делитеть на них делать - они до 100 вольт. Кончики стеклянные уже мутные и не известно какое сопротивление уже там
