Здравствуйте уважаемые радиокоты! Собираю схему управления нижнего подогрева плат на микроконтроллере. Интересует силовая часть. Схему набросал в Протеусе, но как обычно симуляция не работает, поэтому проверить косяки нет возможности... Основа схемы взята из датащита на оптосимистор MOC 3041. Посмотрите пожалуйста своим опытным взглядом, есть ли какие-нибудь недочеты или критические ошибки? Детали будут именно такие, какие и в схеме (возможно симистор чуть другой). Нагрузка нагревателей 600 Ватт.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Олегыч1, для нагревателей снабберы не нужны даж без зирокросса. R2 тож 330, ненужно номенклатуру увеличивать без необходимости
и я б переместил R2 вниз, на управляющий электрод триака, так будет сильно меньше шансов его непреднамеренно открыть помехой с управляющей схемы через емкость оптрона.

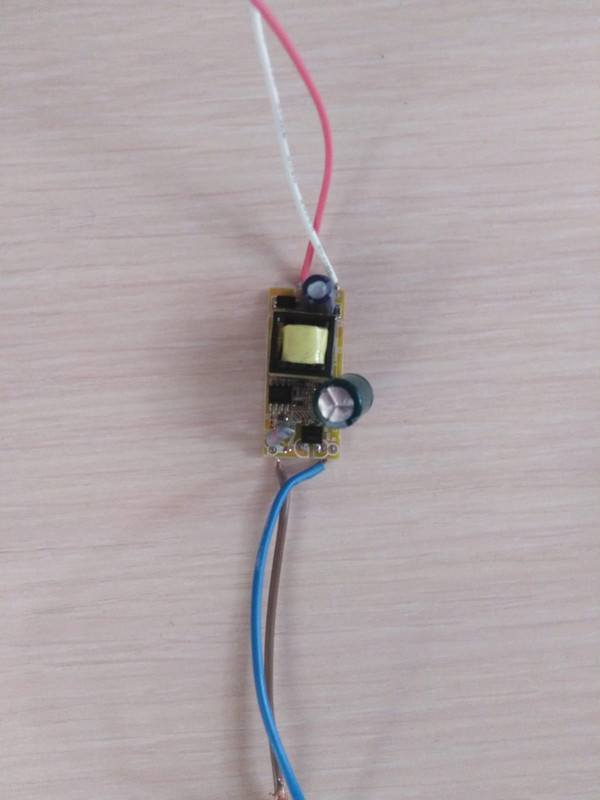

здравствуйте уважаемые. подскажите. стояли у меня в подъезде светильники автоматические (уж не знаю - акустичиские или датчик движения...). самые дешманские. возможно вот такие Спойлер сегодня ночью их благополучно спи*дили самым варварским способом. остались от них висеть вот такие штуковины Спойлер ну думал повесить на них обычные светодиодные лампочки. всмысле - платы с диодами от них. при проверке оказалось что это просто драйвера на 50в. и работающие ПОСТОЯННО. так чтож получается что плата вкл/выкл ОТДЕЛЬНО чтоль стоИт там? (схему не нашол, мож кто занимался - скинте сцыль)

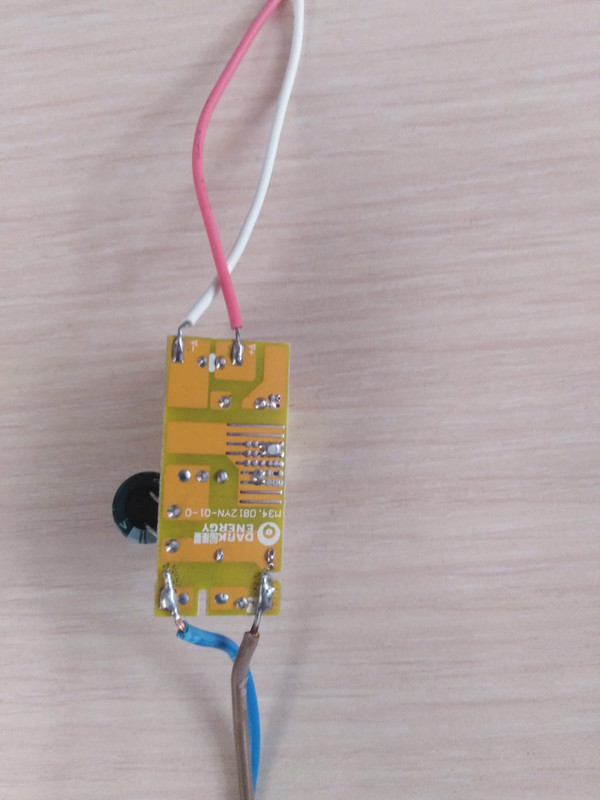

aletdin, возможные версии: 1) Датчик "оптико-аккустико" был расположен на светильниках, и благополучно ушел к новому владельцу вместе со светильником. Но оторванных других проводов (от датчика) на плате не видно, и микрофона на плате тоже не вижу, поэтому версия №2 : 2) Не было никаких датчиков ни "акустико", ни "оптико", а просто он включался от выключателя где-нибудь. То что осталось - это всего лишь блок питания (драйвер) для светодиодов. Другие светодиоды не подойдут к нему, если только такие же. Либо очень кропотливо подбирать похожие по характеристикам. А вообще самый рациональный способ - драйвер оставить себе для экспериментов, а приобрести новые светильники. Они не так сильно дорого стоят. По опыту скажу- функция "аккустико" капец какая неудобная в повседневном обиходе. Вместо этой опции лучше датчик движения.
Уважаемые радиокоты, подскажите пожалуйста, как правильно называется пин, который, в отличии от обычного штырькового, перед запаиванием в плату вставляется в отверстия подпружиненно? Его основание (которое должно запаиваться в отверстие платы) выполнено в виде пружинистого ромбика. То есть такой пин плотно заходит в отверстие и перед запайкой у него уже хороший контакт с платой. В ответственных узлах видел подобное, но не помню, где... кажется в автомобильных мозгах. Или какая-то колодка припаяная была в таком исполнении. Весь интернет обыскал, но не знаю, как правильно даже назвать такое _____ Или что-то подобное, типа банана, но чтобы он влез в отверстие 1 мм:
Добавлено after 42 minutes 58 seconds: Моя задача заключается в том, чтобы изготовить проводки с такими штырьками и не запаивая в плату просто втыкать их в монтажные отверстия платы. Я бы и обычные штыревые применил бы (мама/папа), но нужна компактность и чтобы без пайки.
_________________ ВНИМАНИЕ! Я часто редактирую свои сообщения, поэтому перед ответом мне советую обновить страницу. За перенос модераторами в МЯВУ тем с моими сообщениями я ответственности не несу.
Недавно задался вопросом. В продаже существуют триггеры квик чардж с выходным напряжением 9 вольт, 12 вольт, и 20 вольт. Установка напряжений производится замыканием котрольных точек, либо комбинацией переключателей. Так вот, интересно, а можно ли сделать как-то плавную регулировку? Другими словами, хотелось бы детально понять, как работает этот протокол, чтобы можно было его под свои нужды перенастроить.
Зарегистрирован: Сб май 18, 2013 00:17:35 Сообщений: 45
Рейтинг сообщения:0
Приветствую. Подскажите тупому, перерыл уже весь интернет, не знаю как правильно сформулировать вопрос и вживую спросить не у кого. Значит задача такая. Есть некое устройство у которого присутствуют выходы сигналов. Сигналов четыре, но возьмем для простоты два. Необходимо индицировать светодиодом появление этого сигнала. Проблема в том, что в первом варианте сигнал положительный, во втором отрицательный. Светодиодов всего два. С положительными сигналами проблем нет: плюс на анод, общие катоды на минус, а вот с другим вариантом непонятка, как это организовать сохранив распайку схемы для первого варианта. Спасибо за ответы.
