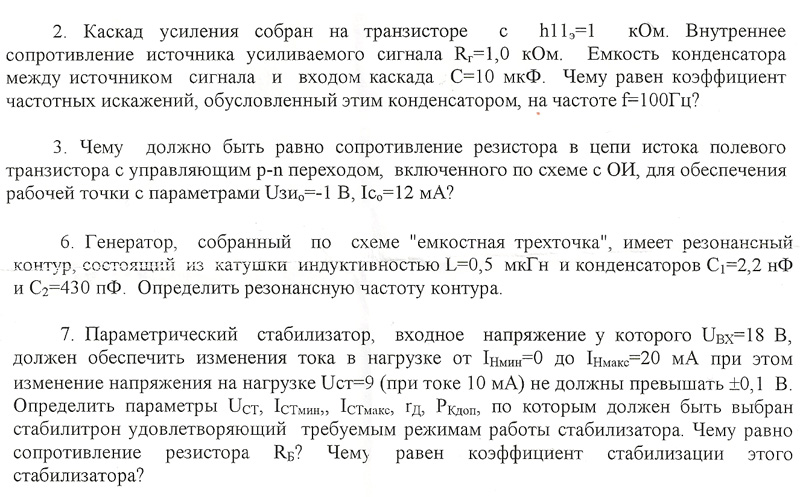

Здравствуйте, Товарищи-электроники. Может ли кто-то подсказать как решать пару вот таких задачек?
Под совсем типовые они не попадают - пересмотрел уже всю теорию на сайте, но как-то просто они не решились...
Если кто-то объяснит как их можно решить - буду признателен
ПС - если что, можно в асю - 745474

Так в обратном направлении, когда переключатель разомкнут, амплитуда опять же будет маленькой, и ток пойдет по катушке? Цель конденсатора то и есть пустить бросок через себя, что бы не повредился выключатель?
И как вы так прикинули импеданс конденсатора на частотах? При помощи формул с комплексными числами?

Мы вообще не видим, что Вы решали.
Кинули картинку из методички и все.

Вот здесь видно, что решали.
viewtopic.php?f=28&t=30223
А для Вас вот тема.
viewtopic.php?f=17&t=25784

Если бы я учился на электроника - мне возможно и была бы актуальна эта тема, а у меня этот предмет должен пройти мимо и никак мне не мешать...
А т.к. я учусь на физика-конструктора-ядерных реакторов...то как бы эта электроника мне вообще ни к одному месту.

Вспомни Чернобыль!

Если щас не сдам электронику - могу гарантировать, что он по моей вине уже точно не повторится...
а если сдам, то буду злым физиком, который построит Чернобыль v2.0 и никого об этом не предупредит
ПС - 6-ю тоже решил, осталось 2\3\7

Здравствуйте. Помогите с таким вопросом:
Требуется заряжать-разряжать кондёр в цепь, которая работает импульсно. Для того, что-бы уменьшить сопротивление, принято решение собирать батарею керамических конденсаторов. Всего надо ~ 1 мкФ. Только одна бида: прогонять через кондёр надо 30А (и каких-то 12В). На керамику не нашёл такого параметра, как допустимый ток. Знающие люди -- подскажите, какие кондёры юзать.

Успехов!

какой тут веселый форум...чего не попроси - все сделают

Цель RC цепочки, как и диода — погасить запасённую в виде тока энергию в катушке. При размыкании ключа напряжение на катушке будет возрастать до тех пор, пока не будет найден контур, по которому ток продолжит течь. В данном случае — это резистор и конденсатор.

Регулярно перемножаю в уме комплексные числа... шутка Действительно, в терминах метода комплексных амплитуд конденсатор обладает комплексным импедансом:
Однако комлексность указывает только на сдвиг фаз между напряжением и током, а само сопротивление есть модуль импеданса, который можно просто посчитать: 1/(2×Pi×f×C)

Спасибо за подробный ответ.
Но есть еще кое что не понятное. Вот если данная rc цепь пропускает мили амперы при частоте тока 50 Гц, как она пропустит запасенную энергию в катушке при размыкании ключа?

Копай в сторону реактивной мощности конденсаторов.
Есть специальные типы конденсаторов где этот параметр указан.
http://www.google.ru/search?source=ig&h ... =&gs_rfai=

http://forum.qrz.ru/thread15756.html

http://www.nucon.ru/capacitors-for-powe ... s/fb2m.php

Я ж говорю, ей (цепочке) будет некуда деться =) Когда ключ замкнут, к катушке и РЦ цепочке прикладывается НАПРЯЖЕНИЕ, и мы по закону Ома считаем протекающий через них ток (U/R). Но как только мы размыкаем ключ, катушка становися источником тока, и (в первый момент времени) напряжение на катушке может измениться на порядок (!) так, чтобы "протолкнуть" ток через РЦ цепочку (I×R).

Люди, помогите пож-та! Почему у меня через диодно-ёмкостный преобразователь (см. файл) формируется положительное напряжение 4,6 В - вроде так и надо, но вот отрицательное -3,5 В!!! Почему так?! они же симметричны должны быть.

Ну симметрией тут мало пахнет.
На аноде VD1 Вы забыли дорисовать 0V.
И С2 переверните
Да и меандр должен быть с выхода микросхемы

в смысле анод VD1 на землю?

Скорее Y(p) = X(p)·[1 + W(p)]

Полипропиленовые. Или наши К78-2 или WIMA MKP-10, примерно равноценные, как раз до 30 А и позволяют.

А как у них с внутр. сопртивлением??? Надо очень малое.
++: 30А - это пока. Потом, возможно,придётся разгонять систему до 70А. Такие кондёры есть ???

добрый день всем! меня интересует как выглядят уравнения цепи для 2х колебательных контуров связанных сопротивлением? (L1, C1, L2, C2, R)
