Всем привет, возник такой вопрос, как разделить плату на слои в Протеусе? Это делается через Printer Layout??Нужно что бы примерно получилось это

[ИВАНЫЧ956]

Это делается через Printer Layout?

Да.

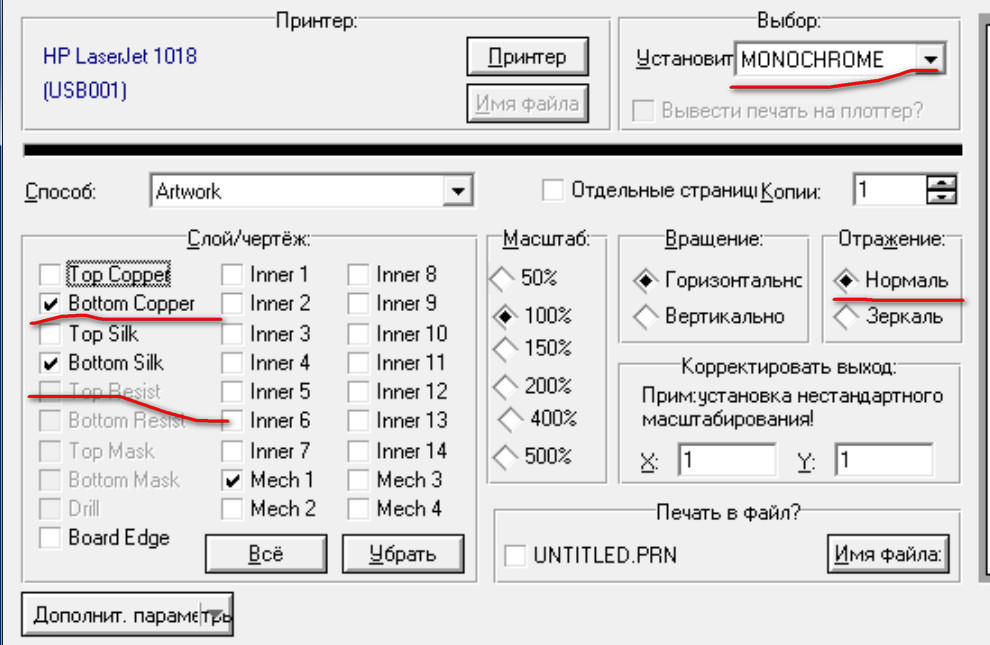

При распечатки двухслойной платы для лут в настройках принт. ставим верх(красн.)-зеркально, низ(синий)-нормально.
Типа так.


(138.92 КБ) 134 скачивания


(119.04 КБ) 125 скачиваний

[meka]

[uquote="veso74",url="/forum/viewtopic.php?p=4591750#p4591750"]Внизу: мое конкретное управление на МК PIC:[/uquote]

Это в какой версии протеуса? У меня в 8-ой такого нету.

[veso74]

Proteus v8.13 SP0 (build 31525)

[meka]

[uquote="veso74",url="/forum/viewtopic.php?p=4592488#p4592488"]v8.13(build 31525)[/uquote]

Благодарю! Придётся обновиться, у меня была 8.6. Эх, не люблю менять софт. Работает - и работал бы дальше.

[yor]

А в Протеусе есть двухканальный генератор импульсов, или два генератора можно засинхронизировать?

[tonyk]

два генератора можно засинхронизировать?

Задай им обоим одинаковую фазу- вот тебе и синхронизация.

[yor]

А синхронно у них частоту не изменить же? В смысле одновременно. Где ж это я видел, генератор с плавной регулировкой, похоже, не в Протеусе...

У генераторов импульсов не вижу фазы.
И скважности тоже нет?

[tonyk]

Где ж это я видел,

Это тебе в раздел примитивов для моделирования, там такого добра полно.

[BERKY]

yor,

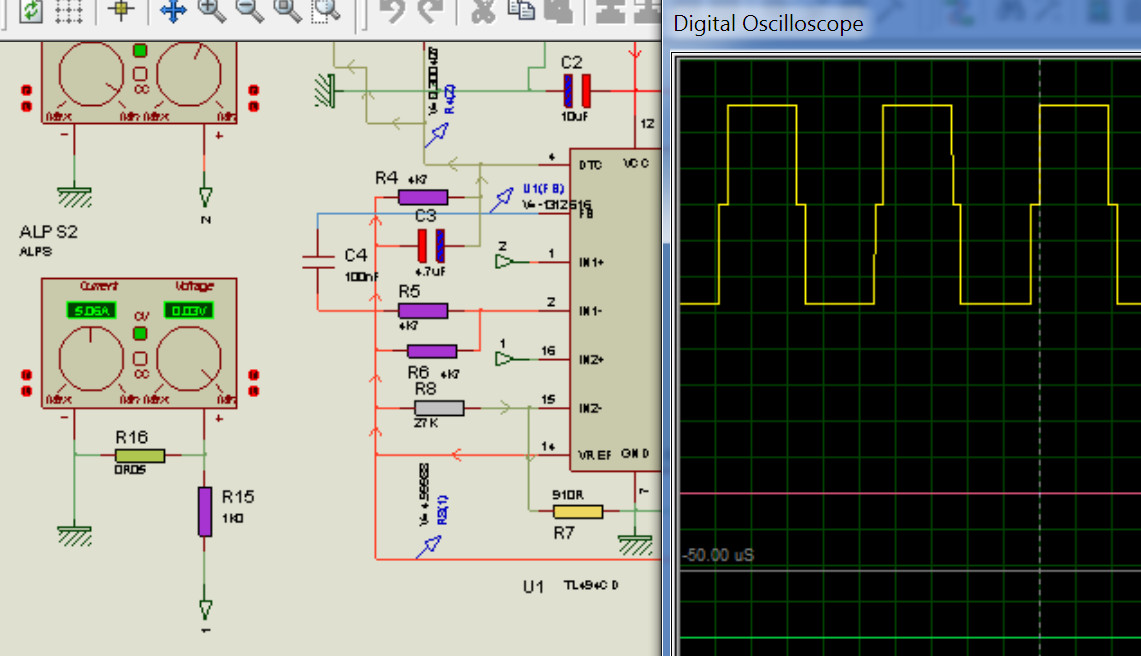

Есть такой генератор с двумя синронными выходами противо фазных импульсов.
Файл в версии проты 7.7
Когда запускаете моделирование то открывается сама панель управления генератором. Справа кнопка для выбора любой формы сигнала. Каждая выбранная форма подсвечивается светодиодиками на панели.
Вот только посмотрите двуполярные или однополярные импульсы с выходов. Какие вам нужны.

[yor]

Спасибо. А у него скважность 50 можно сделать?

[BERKY]

yor,

Нет длительность имп. на этом генераторе не регулируется. Только регулировка однополярные к земле или двуполярные от плюса через ноль к минусу. Нижняя правая кнопка на панели управл генератора. Если хотите регулировать длительность ( скважность) то есть другие генераторы одиночные. Там можно длительность ставить. А можете взять например какой то одновибратор типа 74121 и им регулировать длительность как вам надо. Но только на определенном периоде входного сигнала. Или просто RC цепь на лог. элементе и -не

Или еще короче и надежней. Поставьте D- триггер в режим деления на два. Тогда скважность независимо
от частоты входного сигнала будет всегда меандр - то есть рана двум. Но частота на выходах триггера
будет в два раза меньше входной. Но у вас будет два сигнала - один прямой и инверсный. То есть противофазные.

[yor]

О, это идея, в принципе схемку можно набросать. И даже, если в Протеусе есть TL494, то это готовый двухканальный противофазный генератор с широкой регулировкой скважности. У меня железный такой есть. Как это я забыл, надеешься на эти симулятры, забыв про реальный мир, а они отупляют))

[BERKY]

yor,

TL494 хорошая микросхема. Но уже устарела. А так там можно регулировать скважность и частоту до 300 кгц.
Делать перекрещивающие импульсы или одновременные. Питание к нее от 7 -35в. Кстати есть же эти модели в седьмом протеусе. Но я больше в Мультисиме 14.1 работаю. Там несколько таких моделей.
А в проте работаю только с цифрой и МК.

Я когда то делал на ней генератор с выходом на пять вольт по импульсам. Ставил питание ее 15в далее вешал преобразователь уровня 564 ПУ4 и выходил на пять вольт по амплитуде импульсов. То есть у ПУ4
при пяти вольтовом питании по входам 15в а на выходе 5в по импульсам.
Делал даже и плавную и грубую настройку по частоте и длительности.

[ИВАНЫЧ956]

[uquote="yor",url="/forum/viewtopic.php?p=4602386#p4602386"]И даже, если в Протеусе есть TL494, то это готовый двухканальный противофазный генератор с широкой регулировкой скважности.[/uquote]
Не вопрос.

[e_sergey]

уважаемые пользователи , подскажите плиз , почему после указания программного hex фаила в своиствах например микроконтроллера ,
после запуска симуляции и перезапуска протеуса , вместо расположения фаила hex ,
в протеусе уже записано расположение программного фаила в папке темп


никакои кириллицы нет в путях
в настроиках протеуса нет путей к папке темп
пробовал версии 8.11 , 8.13, 8.6, 8.15, 8.16
запускал и от имени администратора и просто запускал протеус ...
винда 7 х64 сп1 , пробовал и на вирт машине чистой , пробовал и на рабочей машине - все одно и тоже - после перезапуска протеуса и открытия сохраненного проекта - путь к программному фаилу - папка тепм ,
в которой только фаил например с таким путем C:\Temp\VSM Studio\c818eb991f4749098331b2e8f1c037f3\ATMEGA8_1\Debug\Debug.obj
и соответственно симуляция не работает ...


что и где копать или менять ???

[e_sergey]

разобрался сам с данным выше вопросом ...

возникла необходимость чтения документации версии 8.13 , как полагается на родном языке
создал html каталог с файлами , которые можно автоматически переводить в браузере
но для работы данной доки в хроме нужно запустить сервер веб справки , иначе не откроет

например такой командой

Код: Выделить всё

"путь до HM2GO.EXE" /PRJ:"путь до/HTMLDoc/index.html"

у меня например выглядит так

Код: Выделить всё

"C:\Program Files (x86)\EC Software\HelpAndManual7\HM2GO.EXE" /PRJ:"D:/Documents/HelpAndManual Projects/Projects/ProteusDoc/ISIS/HTMLDoc/index.html"

и после этого на каждом вновь открытом разделе переключаться для перевода с анг на русский

например как в этом видео

или же можно установить мозилу 58 х64 и используя плагин для перевода - читать справку без проблем

например как в этом видео

если кому то показалось это полезным - все можно забрать здесь

[FedorChek]

Здравствуйте. Подскажите как группы вы6деленных элементов перенести на другую сторону платы, включая дорожки. Чтобы первый слой стал вторым, а второй первым. И есть ли возможность перенести элемент так как есть без "миррора"

[FedorChek]

Подскажите при проверке (создании Гербер-файла) выдает ошибку
TEST: Connectivity.
Extra connection: J4:8, PIN:<NONE>
FAIL: Connectivity 1 extras.
For more information, run the connectivity checker.
FAIL: Uncommitted connectivity changes detected.
Click the refresh icon on the CRC Toolbar to commit the changes.
как побороть и что это значит?

[ИВАНЫЧ956]

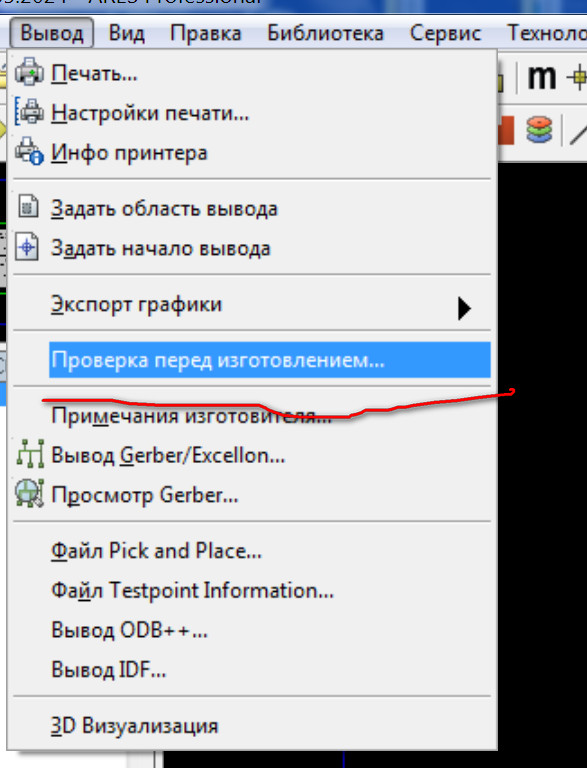

Так прот тебе русским языком указывает на проблему с выводом (Extra connection: J4:8, PIN:<NONE>).
И плюс к этому просит запустить программу проверки перед изготовлением гербера.
(For more information, run the connectivity checker.)
