Мелкие практические вопросы

[PenguinChik]

А по времени, сколько можно держать резистор браншами жала ? Чтобы он не испортился.

[falkonist]

Секунд до пяти... В даташите условия пайки должны быть прописаны.

[sibiryaknick]

[uquote="Upgrader",url="/forum/viewtopic.php?p=4205566#p4205566"]нельзя сделать такую ширину[/uquote]
Можно на любую величину "сделать такую ширину", коротая Вас устоит. Для этого надо просто согнуть жало на 90 градусов и расковать отогнутую часть жала.

[samand587]

[uquote="Dick",url="/forum/viewtopic.php?p=4206405#p4206405"]... А питание подать, по даташиту?[/uquote]

Это я догадался сделать. Не светит! Поэтому и вопрос!

[Dick]

Можно, конечно, попробовать разобрать....
светодиоды посмотреть. Главное- в исходное состояние потом вернуть..

[sibiryaknick]

[uquote="falkonist",url="/forum/viewtopic.php?p=4206430#p4206430"]В даташите условия пайки должны быть прописаны.[/uquote]
Время ясно и без инструкций, его должно быть достаточно для РАСПЛАВЛЕНИЯ припоя, закрепляющего деталь на плате.

[PenguinChik]

Ну а если припой тугоплавкий? Держишь паяльник, держишь, а оно все не плавится и не плавится

[1en2]

добавь сначала легкоплавкого, а потом выпаивай....

[Upgrader]

[uquote="sibiryaknick",url="/forum/viewtopic.php?p=4206442#p4206442"]Можно на любую величину "сделать такую ширину", коротая Вас устоит. Для этого надо просто согнуть жало на 90 градусов и расковать отогнутую часть жала.[/uquote]Короткий огрызок у нагревателя как правило не сгибают, это не просто и можно повредить нагреватель.

[sibiryaknick]

[uquote="Upgrader",url="/forum/viewtopic.php?p=4206735#p4206735"]Короткий огрызок у нагревателя как правило не сгибают, это не просто и можно повредить нагреватель.[/uquote]
Так ведь есть паяльники , у которых съемные жала, и медные к тому же, посему они гнуться запросто и под любым углом.

[Upgrader]

sibiryaknick, много чего есть... Но не у автора, который задал вопрос.

[yor]

[uquote="PenguinChik",url="/forum/viewtopic.php?p=4206426#p4206426"]А по времени, сколько можно держать резистор браншами жала ? Чтобы он не испортился.[/uquote]Клешнями)) Пока прогреется посадочное место, чтоб припой расплавился. Это столько нужно, а можно - чем быстрее тем лучше.

[Martel-]

Давно сталкиваюсь с проблемой совмещения аналоговых звуковых каскадов с микросхемами логики КМОП и лезущими в звук наводками от микросхем логики.
Стараюсь правильно разводить землю, но не помогает.
Особенно проблемны микросхемы 555, и недавно столкнулся с 4049. Засирают аудиоканал своими наводками!!
Сижу в тупике по этой части и создал об этом тему в другой ветке.
Прошу помощи , у тех кто хорошо разбирается в совмещении на одной плате , при одном питании, аудио- каскадов на ОУ и микросхеме логики КМОП.

вот тут - https://radiokot.ru/forum/viewtopic.php?f=1&t=182073

[falkonist]

1) Питание аналоговой и цифровой частей должно быть раздельным. И общая шина и шина питания соединяться вместе должны каждая в одной-единственной точке - оптимально на конденсаторах фильтра БП.
2) То же самое относится к питанию сильнотоковой (усилительной) и слаботоковой (предусилительной) частей аналоговой части (пардон за тавтологию).

Пример разводки по п. 1):

Megaphon-Final PCB.gif

(78.09 КБ) 78 скачиваний

По п. 2): https://cxem.net/sound/raznoe/vademecum.php

[Evan]

Встречался ли кто то со схемой, умножителя напряжения, но со ступенчатой регулировкой ?

Была когда то публикация, но за давностью лет потеряна.

Схема представляла собой гибрид диодного моста и удвоителя. При разомкнутом положении тумблера он давал удвоенное напряжение, а при замкнутом - учетверенное.
Устройство предназначено для запитки мощных радиоламп ( гу 50, ГИ 7б ) от сети ( для боящихся - от обычного трансформатора ТС 270).

По слухам , была напечатана в журнале то ли "Радио" то ли "Радиохобби" , в 90 е годы.
Не подскажет ли кто ?

[Динозавр]

Martel-, Блокировочные конденсаторы непосредственно на ноги цифровых.
Шина питания цифровых к блоку питания через дроссель.

[AlexS4]

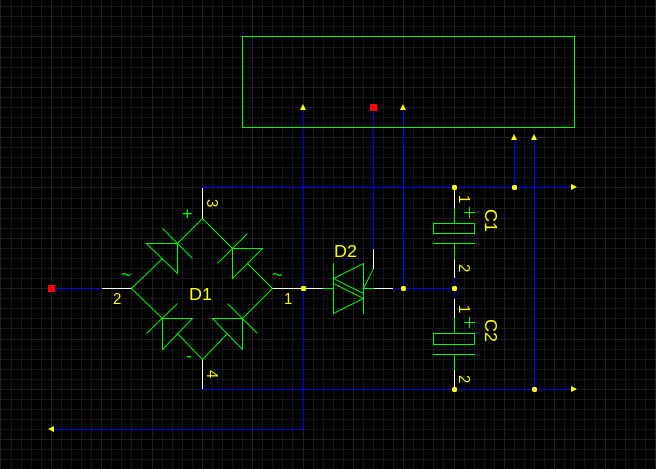

Evan, это видимо чтото на тему того что делается для переключения входного AC110/220V в блоках ATX. (конверсия классического мостового выпрямителя в схему Латура)
воттак:

замени триак выключателем и вуаля но только грубо это переключение между одинарной или до двойной амплитудой входного AC. если надо больше то видимо начинать достраивать классический умножитель с обоих сторон.

https://tehnodoka.ru/bp/bsv.php рис 19

только оставить по 2 конденсатора с каждой стороны.

[Evan]

Спасибо за ответ.
Почему все про АТХ вспоминают ?

Схема действительно , очень похожая, но к ней как будто ещё удвоитель прилепили.

Буду считать схему утерянной.

[DiSvif]

Ребята привет!
Сразу хочу сказать что я не радиоэлектронщик.
Занимаюсь автомобильной электрикой.

Вопрос следующий, подскажите пожалуйста как его решить.

Светодиодная лампочка питается от постоянного питания 12В.
И при подаче управляющего напряжения, так же 12В, что бы она тухла (не загоралась).
Как это реализовать без использования электромеханического реле, что бы ничего в этот момент не щелкало.
Можно схемку нарисовать.

Спасибо.

[falkonist]

Управляющее напряжение подается на базу транзистора через токоограничительный резистор. Эмиттер - на минус ("земляную" шину). Лампочка подключается между его коллектором и шиной питания.
