а что она делает??
мигает по кругу??

http://www.youtube.com/watch?v=RBY7UnUfqMw

[D.VOVA]

Любителям устройств на светодиодах рекомендую заглянуть сюда http://ledway.ru/ или сюда http://alled.ru/

[m.ix]

В коллекию
НА стандартных трёх микросхемах 176 серии собранных

Когда то на велосипед их собирал
в 80 каком то году
когда ни каких велокомпьютеров не было.


После понадобились на работе.
Собрал в корпусе точнее часть от какого то принтера.


Позже понадобились и дома


Которые, что бы не только пиликали, но и включали что то по существеннее.
Все три дэвайса работают по сей день, нижние и сейчас пашут.

[Modest]

Собрал матрицу светодиодов 8x8 с подключением к пк через USB,




8x8 конечно не много, но хватит чтоб сделать подобие бегущей строки, думаю ещё эквалайзер сделать, да и простейшую графику можно выводить.
В принципе делал для того чтоб наловчится в работе с библиотекой AVR309.dll, библиотека для переходника USB на mega8

[Evgeny1]

гони схему

[Modest]

блин, её же рисовать надо..
завтра, если на работе работы не будет ) зарисую

[Evgeny1]

блин, её же рисовать надо..
завтра, если на работе работы не будет ) зарисую

пасиба

[Modest]

[m.ix]

Modest
А без компа есть на 7х5 и с кнопочками ЧЧ ММ СС
на одной штучке.


Что б не собирать подобную гирлянду из SMD .

[Modest]

смысли, это предложение сделать или я чёт не понял?

[m.ix]

если это конечно возможно такое сотворить.

[Av4arik]

верхняя правая часть схемы мне немного не понятно. Что за элемент D3 (led), где два кондера, питание и резюк (по моему это светодиод)? Для чего он там используется? И где прошивки атмеги? Чем управлять?

[kip96]

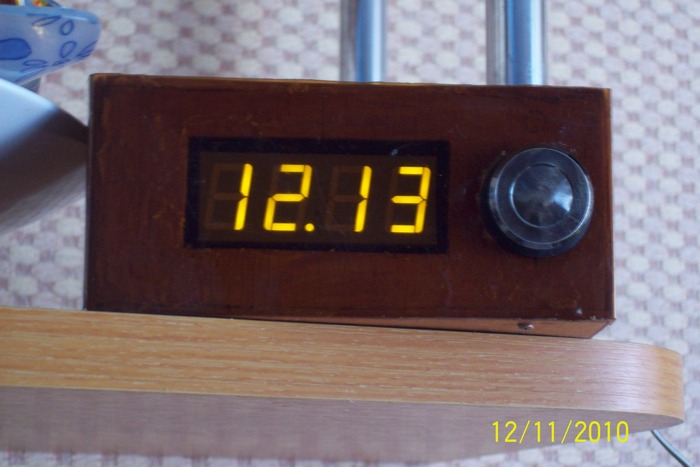

Ну раз такая пьянка, вот и мои часики с термометром:

Вообще-то это таймер, но когда не нужен показывает время и температуру.
Светофильтр-пластиковая пивная бутылка

[Sergei Frolov]

О! Люблю желтый цвет!

[Modest]

два кондёра по питанию, светодиод индикатор питания, чего не понятного
Блин ну вы народ, я ещё софт со стороны пк не дописал вам уже всё выкладывай, прошивки мк выложу вечером, если кому нада

[Modest]

А справа валкодер чтоль?

[Evgeny1]

два кондёра по питанию, светодиод индикатор питания, чего не понятного
Блин ну вы народ, я ещё софт со стороны пк не дописал вам уже всё выкладывай, прошивки мк выложу вечером, если кому нада

прошивочку нижней по схеме меги пажаласта

[kip96]

А справа валкодер чтоль?

Ага.
Основная задача-это таймер.
В обычном режиме показывает часы/температуру. При повороте ручки высавляется таймер (в минутах, до 99(больше\меньше)) Дальше -в зависимости от установок - либо сам автоматом включается на отсчёт, либо надо нажать на кнопку для отсчёта. Жена заказывала-главное условие минимум движений.

[Modest]

забыл совсем про прошивку )

led matrix 8x8.rar

(1.34 КБ) 573 скачивания

[Evgeny1]

забыл совсем про прошивку )

led matrix 8x8.rar

спасибо
восьмой нет придется переделывать под 48 мегу))
а к схемке ни плохо бы добавить резисторы)
