Часы на газоразрядных индикаторах

[STR@NNIK]

Спасибо, но имелась ввиду четкая картинка вида А

http://www.radiolamp.ru/sprav/ind/in12.html

[Azamat]

Rokl

Получилась схема (промежуточный вариант) на К145ИК1901 плюс 5 корпусов с выводом индикации на ИН... .

Выкладываю сегодня прошивку для ATF16v8. Может кто решит реализовать такой вариант схемы.

Но т.к. простым котам прошить эту ПЛМку практически нечем, потому выводы ПЛМ разведены с возможностью замены её на 556РТ4. Просто ПЛМ из панельки вытащить и РТ4 воткнуть.(правда придется пожертвовать будильником.

если простым котам интересны PAL/GAL программатор то я повторял как то galblast Владимира Мисячный, только с ATF16v8 не проверял, нету их у меня...

[uldemir]

Это не тот Galblast, который от японца? И что он может шить? у меня есть толпа PAL, PALCE и только одна GAL. хотя, честно говоря, после освоения CPLD эти микросхемки напоминают К1ЛБ553...
нашел исходный проект http://www.armory.com/~rstevew/Public/P ... rdware.htm

[Azamat]

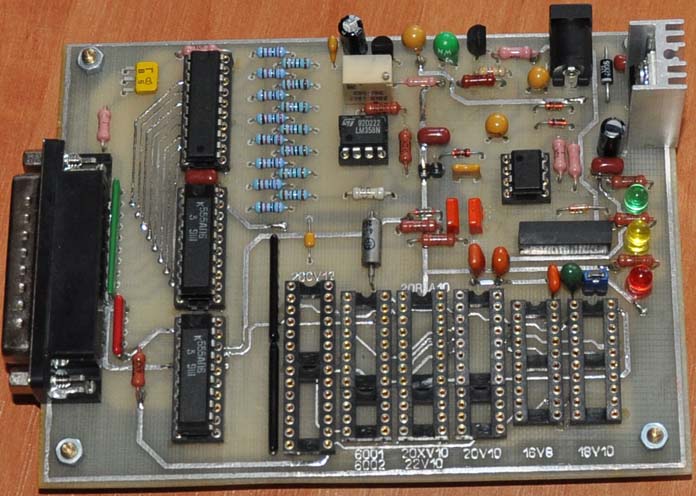

http://www.njnmnp.narod.ru/prog/gal/mygal/mygal.html
моя отсюда, в оригинале микросхемы ЦАП и 7407, я их даже искать не стал...
я только PAL16V8, GAL22V10 проверил, на ноуте с ЛПТ портом и под WinXP

[SLvik]

А зачем мучаться? Поставил на глаз, замерил, пересчитал. Одна итерация и резисторы подобраны.

Зачем мерять и считать?
Просто выставляешь напругу по полному свечению цифр и всё.
Тем более в динамике так просто не померяешь.

[v000va]

Народ, напомните плз насчет замены 155ид1, тут вроде обсуждали уже, но я че-то подзабыл. Связка cd4028 + 2шт uln2003 в качестве замены работает? Кто-то уже такое решение использовал?

[Nixie]

Насчет cd4028 + 2шт uln2003 не знаю, но у поляков проскакивал вот такой вариант

[газотрон]

Попробовал CD4017+ULN2003(с 47В стабилитроном) в качестве ключа для ИН-8
Результатом не доволен Видно фиолетовое свечение вокруг цифр которые должны быть погашены. Напряжение (запирающее) должно быть около 60В. А у ULN2003 максимальное напряжение 50В.

[SmarTrunk]

v000va
Радио номер 7 1972г., стр.37-41 "Декада на КТ315". Там вообще КТ315 используют для управления ИН-8-2. И еще собирают на нем счетчики...

[suslogon]

вот такой вот панапекс попал ко мне в коллекцию! шикарное изделие,которое даже из рук не хочется выпускать
BECKMAN SP452
16 14-и сегментных разрядов с возможностью индикации точки и запятой отдельно. также имеется две отдельные точки в начале и конце панели.
интересно то,что панаплекс разделен как бы напополам,что видно на фотографии обратной стороны.
индикатор активирован криптоном-85 и не похож на совсем уж старый...

http://lasers.org.ru/forum/attachments/ ... jpg.12813/
http://lasers.org.ru/forum/attachments/ ... jpg.12814/

[Zorndaik]

Поздравляю! Я встречал такие в фильмах 1990-х (там они стояли в игровых автоматах).
Из личных замечаний - большинство 16-разрядных индикаторов в конструктивном плане представляют собой слитые 8-разрядные. Возможно, что это сделано с целью унификации контроллеров (на один 16-разрядный - 2 контроллера).

[STR@NNIK]

Насчет cd4028 + 2шт uln2003 не знаю, но у поляков проскакивал вот такой вариант

можно ссылку на статью ?

[Rokl]

...на следующей недели выложу схему с 556РТ4 и ещё схему с К155РЕ3
уж К155РЕ3 можно на коленке прошить.(всего на 1 корпус больше, чем в схеме с ATF16v8)...

Вот схемка подключения К145ИК1901 к газоразрядным индикаторам с К155РЕ3 в качестве преобразователя 7сегментного кода в двоичный вместо ПЛМ.

[m.ix]

Поздравляю! Я встречал такие в фильмах 1990-х (там они стояли в игровых автоматах).
Из личных замечаний - большинство 16-разрядных индикаторов в конструктивном плане представляют собой слитые 8-разрядные. Возможно, что это сделано с целью унификации контроллеров (на один 16-разрядный - 2 контроллера).

Я с ними в начале 90х работал, с игровыми автоматами, разных панаплексов понасмотрелся.
от простых восьмёрок заканчивая большими матрицами 50х50см

[Zorndaik]

...на следующей недели выложу схему с 556РТ4 и ещё схему с К155РЕ3
уж К155РЕ3 можно на коленке прошить.(всего на 1 корпус больше, чем в схеме с ATF16v8)...

Вот схемка подключения К145ИК1901 к газоразрядным индикаторам с К155РЕ3 в качестве преобразователя 7сегментного кода в двоичный вместо ПЛМ.

Прекрасная работа!
Единственный момент... Имхо наличие РЕ3 может отпугнуть ищущих типовую схемку "без прошивания".

[SmarTrunk]

Имхо наличие РЕ3 может отпугнуть ищущих типовую схемку "без прошивания".

Если я ничего не путаю, 155РЕ3 совсем маленькой емкости, и прошить ее можно последовательно, ячейка за ячейкой. Именно так я и делал, 20 лет назад, для компьютера ЮТ-88, по приведенной там схеме. И это даже забавный процесс! Мне понравилось. А вот что не понравилось - то, что она греется, как печка, палец обжигает. Ток потребления, по справочнику - 110мА!

[v000va]

вот такой вот панапекс попал ко мне в коллекцию! шикарное изделие,которое даже из рук не хочется выпускатьBECKMAN SP45216 14-и сегментных разрядов с возможностью индикации точки и запятой отдельно. также имеется две отдельные точки в начале и конце панели.интересно то,что панаплекс разделен как бы напополам,что видно на фотографии обратной стороны.индикатор активирован криптоном-85 и не похож на совсем уж старый...

vishay-dale до 2001 года выпускали такие и им подобные индикаторы для игровых автоматов, так что ничего удивительного, может быть Ваш тех лет выпуска. Он таки не выглядит как супер-ретро

[Microtech]

А вот что не понравилось - то, что она греется, как печка, палец обжигает. Ток потребления, по справочнику - 110мА!

РТ4, в моих часах, тоже неслабо греется Была задумка - совсем отказаться от К155ИД1, а в качестве дешифратора поставить ATTiny2313.

[akl]

ATtiny2313 позволяет выбросить не только дешифратор, но и все остальное.

[suslogon]

v000va
может комуто не удивительно, а мне нравится...
