Как отключить связи при дублировании уже готовой платы ??
https://img.radiokot.ru/files/161513/3v5ovk2yaf.jpg

Геморная прога. Чтобы 2 одинаковые части на плату установить нужно вручную дубликат радводить и дорожки к нему
Тупо дорожки скопировать не получится оно со связями копирует потом каша какая то в итоге ну и прога ....
хаха оно еще отказывается дорожки проводить когда связь удалишь с контакта

Получается я 4 часа делал эти дорожки и контакты ровно ставил и вместо того чтоб скопировать это без связей нужно еще раз руками расставлять так же 1 в 1 дубликат и руками дорожки делать потому что связи 2 дубликата берутся с схемы хахахах
В диптрейсе это все делается за 2 секунды

К примеру у меня на схеме 10 входов 10 выходов все это на одинаковых блоках с одинаковыми микросхемами у которых по 500 ножек и обвязка одинаковая. Мне что их все вручную что ли в плате устанавливать ??
так же нет инструмента выровнять по сетке . То есть если я делал в 1 а потом поставил 0.5 надо руками дорожки заново разводить

создание панель не все так однозначно.
самый честный по отношению к производителю, загрузить плату и выбрать панелизацию, сделают большую плату с вырезами... но за это возьмут дополнительную оплату.
другой создать на одной плате кучу одинаковых кусков, (воспользоватся придется или всякими плагинами для этих дел, или руками) тут как правило, или проканает или заметят подвох и будут вопросы с притензиями.

Сперва надо одну плату нарисовать. Потом плагином размножить. Там их несколько разных есть. Само всё делается без гемора лишнего.

мне размножить надо не платы, а элементы на одной плате
а плагин Репликате не работает

Элементы размножаются/сокращаются на схеме. После обновления платы они там приводятся в соответствие со схемой. И всё. Во всех CAD-ах так.

Как получаются плавные дорожки

https://mitxela.com/projects/melting_kicad

Дайте ссылку чтоб я ее ввел в кикат и оно установило само этот плагин

А производитель смотрит на заводе 3д режим платы ? А то я накосячил с посадочными местами - изменил их размер чтоб в сетку детали попадали а 3д модели теперь со сдвигом в сторону отображаются )

А Вы будете ему отправлять 3D картинки?
Производитель если и сгенерирует 3D вид, то абсолютно голой платы (без компонентов и соответственно Ваших моделей).

3 дня рисовал по 6 часов в день
Есть ли тут ошибки?)

По моему с обратной стороны нет паяльной пасты на контактах
Так же медный слой голый что ли ?
А чтоб был не голый делают цветную маску оставая площадки с паяльной пастой или как?
Опять мне оно сделало под болты сверловку внутри медь а мне она там не нужна
Так же не нужны мне сверху платы любые контакты пятачки олово и тд а редактор рисует их... нельзя отключить это никак хотя я рисовал только на задней стороне платы...
и не понятно мелкая шелкография возмется ли завод ?

Добавлено after 5 minutes 4 seconds:

Ясно а то что кучи ошибок вылезает при проверке ну например слой надписей залазиет на контакт ... Производитель откажется плату делать с такой ошибкой ? Или просверлит там как по схеме а сверху нанесет надписи даже на отверстие ? ну мне так то не страшно а ему что откажется или нет?

И не понятно по моей печатке - там вроде я удалил паяльные пятачки в редакторе компонентов и плата получилась одна медь...
откажется делать такую плату завод он же не знает куда паять на пятачок или дорожку а то получилось что вся плата сзади из меди и без олова

Добавлено after 24 minutes 36 seconds:
Подскажите почему экспорт схемы в буфер при увеличении картинки плохое качество размыленное?
Я экспортнул 4000 на 4000

попробуй с чего то одно начать, уяснить, и потом двигаться дальше. судя по всему ты никуда не сдвинулся в обучении.
очень много видео уроков по обучении, не поленись потрать время, посмотри побольше. если хочеш освоить этот cad.
в первую очередь это тебе нужно.

Подскажите как в редакторе схем добавлять 2 страницу?
ну например я сделал схему БП с деталями R1 R2 ... R 145 кондеры и тд ...
А теперь надо сделать плату УНЧ так что мне теперь вручную порядок номиналов вводить?
А если я все соберу на одном листе то прога будет думать что это все будет на 1 плате.

И еще подскажите как добавить несколько МАСС в схему а то вместо масс провода тянуть такое себе

Добавлено after 5 hours 16 minutes:
Не понятно как экспортировать пдф файл для даташита я хочу экспортировать нижнюю сторону с верхней. То есть снизу дорожки сверху надписи.
Эта прога коряво экспортирует через меню принтер плохое качество
А через всякие экспорты всякие кады читают но не могут экспортировать в пдф качественно что при увеличении пдф пиксели...
Как на заводах так делают красиво и видно четко плату и дорожки и надписи

еще и криво экспортирует половину плату хотя в редакторе она по центру и как убрать эту рамку еще красную..

Для отдельной платы отдельный проект. Так устроен Kicad: сколько бы листов в схеме не было, всё это будет на одной плате.

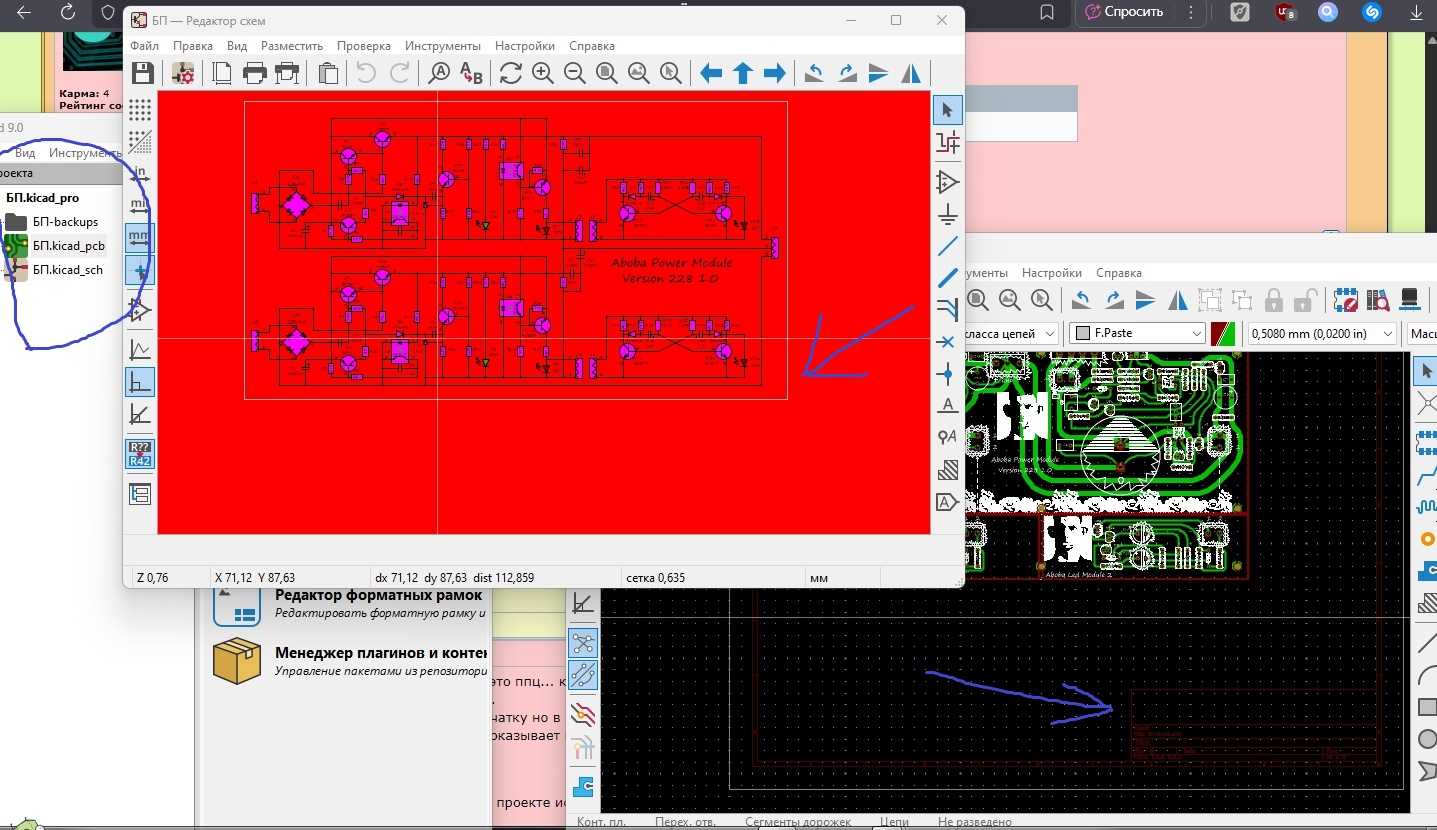

а как убрать красную рамку с редактора плат ? у меня в редакторе схем просто прямоугольник я сделал но она не переносится в редактор плат

Добавлено after 5 minutes 32 seconds:
Как экспортировать с 3д просмотровщика в высоком разрешении плату оно пиксели экспортирует что потом не видно ничего при увеличении

Добавлено after 1 hour 21 minute 53 seconds:
Объясните куда что копировать ?
За что расширение отвечает?
У меня есть папка с чертежами деталей на схеме
Папка посадочных мест деталей.
Папка 3д моделей
Что куда копировать не понятно https://www.eevblog.com/forum/kicad/kic ... bes-(valve)/

Релиз-кандидата выложили 9.0.6
Скачал, поставил - работает..

Чёто на домашнюю страницу KiCad не заходит может тоже чебурнет не даёт , прошлый раз то же самое было, установил окольными путями.

Вы по прежнему на седьмой версии?

Добавлено after 50 seconds:

Для чего?

чем тебе красная рамка помешала в редакторе плат? ну есть она или нет не имеет значение. допустим ты сделал рамку свою, вставил ее в редактор схем. в редактор платы она ставить точно так же как и в редактор схем. отсюда напришивается вывод, ты ничего не создал и просто брешиш.
"редактор форматных рамок" тут рамка создается и сохраняется можно сохранить где весь проэкт.
в редакторах схемы или платы жмеш фаил/параметры листа
и там указываеш на фаил форматной рамки которую ты сделал.
остальные вопросы вообще "неочем"

тут так медленно отвечают раз в сутки это ппц... как добавить паяльную пасту в редакторе компонентов ? Я дублировал кружок и назначил ему паяльную пасту.
Сохранил. Обновил схему и обновил печатку но в 3 д не показывает все равно паяльную маску.
А в редакторе платы с одной стороны показывает вообще другим цветом а обратная строна без отверстия

Добавлено after 1 minute 14 seconds:
Для чего?
для того чтобы я мог эти лампы в своем проекте использовать наверное ?

Добавлено after 4 minutes 16 seconds:
это ты брешишь а не я

В параметрах листа выбираю свою рамку она отображается как двойная в предпросмотре а в самом редакторе почему показывает как обычный квадрат
а редакторе плат выбрал ту же рамку и она показывается как двойная
