 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вт мар 03, 2020 09:00:17
Родился

Зарегистрирован: Пн фев 17, 2020 08:39:11
Сообщений: 2
Рейтинг сообщения: 0

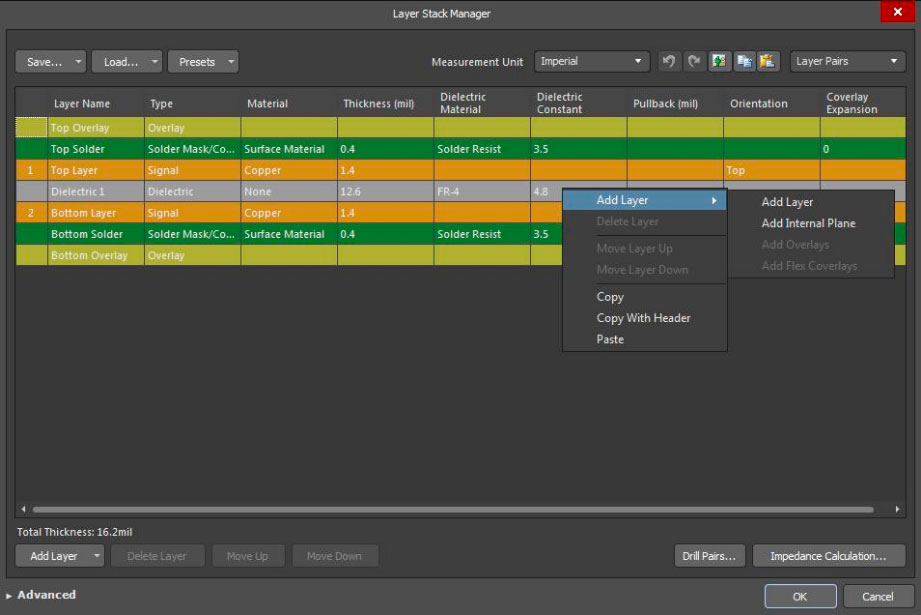

Gograman, предполагаю, по первому и второму вопросу у вас отключены галки в Layer stack manager - в TOP слое и в диэлектрике. Открываете Layer stack внизу есть вкладка под ADD LAYER с названием Advanced, нажимая на нее должно выпасть меню Layout. И теперь сверху, где добавляем и редактируем слои, диэлектрики, маски и шелкографии слева от названия стоят галки, вот там скорей на верхнем слое и диэлектрике они у вас отключены.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Пт мар 06, 2020 02:50:21
Родился

Зарегистрирован: Пн мар 02, 2020 18:26:15
Сообщений: 2
Рейтинг сообщения: 0
внизу есть вкладка под ADD LAYER с названием Advanced, нажимая на нее должно выпасть меню Layout
У меня нет такой вкладки. То что у меня есть в "Layer Stack Manager" я привел в скрине на рисунке "3.jpg" во вложении. Наверное вы говорите о таком виде окна в "Layer Stack Manager" как на рисунке "Нет-такого-окна.jpg" во вложении там действительно есть то о чем вы говорите, но этот скрин взят со случайно найденного мануала в Интернете. Может быть до этого функционала/свойств можно добраться каким либо другим путем?


Вложения:
Нет-такого-окна.jpg [68.29 KiB]
Скачиваний: 491
3.jpg [147.63 KiB]
Скачиваний: 492
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вс мар 08, 2020 15:01:56
Опытный кот
Аватар пользователя

Карма: 7
Рейтинг сообщений: 48
Зарегистрирован: Вт июн 17, 2014 00:34:26
Сообщений: 791
Рейтинг сообщения: 0
Добрый день, подскажите пожалуйста, как запретить делать полигоны с ТОНКИМИ соединения типо как на скрине.
http://prntscr.com/rdb74n
По таким соединениям импульсные токи наводят большие напряжения.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вс мар 08, 2020 19:47:31
Вымогатель припоя

Карма: 8
Рейтинг сообщений: 53
Зарегистрирован: Пт май 15, 2015 17:23:19
Сообщений: 615
Рейтинг сообщения: 0
подскажите пожалуйста


Конкретно в этом случае можно поставить область запрета трассировки. Хорошим тоном считается делать это прямо при создании компонента. А что за замыкание у вас выше указаной области?


Вернуться наверх

Организация питания на основе надежных литиевых аккумуляторов EVE и микросхем азиатского производства

Качественное и безопасное устройство, работающее от аккумулятора, должно учитывать его физические и химические свойства, профили заряда и разряда, их изменение во времени и под влиянием различных условий, таких как температура и ток нагрузки. Мы расскажем о литий-ионных аккумуляторных батареях EVE и нескольких решениях от различных китайских компаний, рекомендуемых для разработок приложений с использованием этих АКБ. Представленные в статье китайские аналоги помогут заменить продукцию западных брендов с оптимизацией цены без потери качества.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вт мар 10, 2020 00:08:38
Опытный кот
Аватар пользователя

Карма: 7
Рейтинг сообщений: 48
Зарегистрирован: Вт июн 17, 2014 00:34:26
Сообщений: 791
Рейтинг сообщения: 0
Спасибо, вроде нет замыкания.


Вернуться наверх

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Пт мар 13, 2020 11:07:30
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 3
Рейтинг сообщений: 41
Зарегистрирован: Сб ноя 22, 2008 15:31:52
Сообщений: 175
Рейтинг сообщения: 0
Альтиум 19.1.5. В настройках стоят галки на Autosave desktop и Restore open documents.
Расположение окон, панелей, группы проектов он запоминает нормально. Но Restore open documents работает странно - он иногда намертво запоминает открытые документы и всегда при запуске открывает только их, независимо от того с какими документами я работал в последующих сессиях. Каких либо закономерностей, когда запоминает, а когда нет установить так и не смог.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вс мар 22, 2020 15:22:53
Опытный кот
Аватар пользователя

Карма: 7
Рейтинг сообщений: 48
Зарегистрирован: Вт июн 17, 2014 00:34:26
Сообщений: 791
Рейтинг сообщения: 0
Добрый день, при переключении из 2d в 3d режим отображаются разные слои. ПОдскажите как настроить, чтобы в обоих режимах отображались одни и те же слои.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Ср апр 08, 2020 22:05:02
Электрический кот

Карма: 13
Рейтинг сообщений: 139
Зарегистрирован: Вс сен 25, 2011 19:09:33
Сообщений: 1040
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Подскажите по версии 20

беру компонент с невидимыми пинами питания
и не могу найти после вставки на схему как отредактировать привязку к Net
где это теперь?
На компоненте в схемном редакторе из контекстного меню выбираю Pin mapping
далее вижу табличку с пинами и Net
но она не редактируемая


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вс апр 12, 2020 14:36:07
Вымогатель припоя

Карма: 8
Рейтинг сообщений: 53
Зарегистрирован: Пт май 15, 2015 17:23:19
Сообщений: 615
Рейтинг сообщения: 0
Подскажите по версии 20

Забейте и забудьте. Эту коману удалили в последних версиях. Советуют не использовать эту функцию. Можно конечно попытаться попросить вернуть но это маловероятно что вернут


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Пн июн 15, 2020 19:16:47
Встал на лапы

Зарегистрирован: Вс апр 01, 2012 22:15:14
Сообщений: 106
Рейтинг сообщения: 0
Есть своя библиотека компонентов. Периодически делаю там правки.
Но эти изменения не отображаются в проекте.
Не помогает ни рефреш, ни выбор патерна в свойствах компонента заново.

Приходится либо компонент удалять и заново ставить из библиотеки.
Либо выбор совсем левого патерна, а затем возврат на нужный.

Есть ли какая нибудь команда принудительной перерисовки компонентов ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вт июн 16, 2020 07:46:13
Вымогатель припоя

Карма: 8
Рейтинг сообщений: 53
Зарегистрирован: Пт май 15, 2015 17:23:19
Сообщений: 615
Рейтинг сообщения: 0
Есть ли какая нибудь команда принудительной перерисовки компонентов ?

Есть конечно. Например "Update". После любого изменения делаете эту команду и изменения передаются в открытый проект.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вт июн 16, 2020 11:54:59
Встал на лапы

Зарегистрирован: Вс апр 01, 2012 22:15:14
Сообщений: 106
Рейтинг сообщения: 0
"Update".

Это для связи между схемой и PCB. Это не то.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вт июн 16, 2020 16:10:21
Вымогатель припоя

Карма: 8
Рейтинг сообщений: 53
Зарегистрирован: Пт май 15, 2015 17:23:19
Сообщений: 615
Рейтинг сообщения: 0
Это для связи между схемой и PCB.

Не только. Есть аналогичные команды и для библиотек


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Ср июн 17, 2020 18:24:17
Опытный кот
Аватар пользователя

Карма: 7
Рейтинг сообщений: 48
Зарегистрирован: Вт июн 17, 2014 00:34:26
Сообщений: 791
Рейтинг сообщения: 0
Добрый день, подскажите пожалуйста в каждом проекте альтиума есть папка log и history, в которых куча архивов.
Подскажите пожалуйста можно ли их удалять и как не удалить лишнее?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Ср июн 17, 2020 22:15:59
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 3
Рейтинг сообщений: 41
Зарегистрирован: Сб ноя 22, 2008 15:31:52
Сообщений: 175
Рейтинг сообщения: 0
В папке log хранятся файлы в которых описано когда и что делали в проекте, какой компонент добавили, какой удалили, какие параметры изменили и многие другие действия. Обычно эти данные нужны для отладки, если чтото работает не так, при обращении в поддержку например. Мне ещё ни разу не потребовались, можно удалять прямо вместе с папкой, на сам проект это никак не влияет. В history хранятся все предыдущие версии файлов, т.е. когда нажимаете кнопку сохранить (или происходит автосохранение) старый файл отправляется в history, а на его место записывается новый. Для проекта эти файлы тоже не важны и их можно все удалить, но пару раз я доставал оттуда старые версии файлов когда понимал что например разводка что я сделал на прошлой неделе была удачнее текущего состояния и проще откатиться на старый вариант чем всё переделывать.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Чт июн 18, 2020 00:39:49
Опытный кот
Аватар пользователя

Карма: 7
Рейтинг сообщений: 48
Зарегистрирован: Вт июн 17, 2014 00:34:26
Сообщений: 791
Рейтинг сообщения: 0
Спасибо!!!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Пн июл 20, 2020 20:47:25
Мучитель микросхем

Карма: 3
Рейтинг сообщений: -2
Зарегистрирован: Вс май 01, 2016 17:51:38
Сообщений: 490
Рейтинг сообщения: 0
Здравствуйте, - улетел кусок шелкографии за пределы координат видно её только в 3д виде как достать? по оси абцисс (х) даёт только до - 25


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Чт сен 03, 2020 01:33:18
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 2
Рейтинг сообщений: 37
Зарегистрирован: Пн дек 10, 2007 12:19:18
Сообщений: 172
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Перейти на нужный слой и нажать Edit - Select - All on layer


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вс сен 20, 2020 13:50:08
Мучитель микросхем

Карма: 3
Рейтинг сообщений: -2
Зарегистрирован: Вс май 01, 2016 17:51:38
Сообщений: 490
Рейтинг сообщения: 0
Здравствуйте! подскажите что сделать чтобы полигон не выходил за контур платы.
Например контур круглый....
Спасибо


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Все про "Altium Designer"
СообщениеДобавлено: Вс сен 27, 2020 01:37:39
Вымогатель припоя
Аватар пользователя

Зарегистрирован: Сб дек 27, 2008 12:01:35
Сообщений: 580
Откуда: Россия, Екатеринбург
Рейтинг сообщения: 1
Один из способов:
Ограничить контур платы: нарисовать, выделить Design - Board Shape - Define from select ob...,
задать в настройках правил отступ от контура платы: Design - Rules - Manufacturing - BoardOutlineClearance.
Даже если контур полигона будет за контуром платы, то он заполняться не будет.


Вернуться наверх
