 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт янв 14, 2020 16:17:58
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Вт авг 25, 2015 15:19:26
Сообщений: 147
Рейтинг сообщения: 0
Какая реальная выходная мощность при параметрах которые я указал выше?

В районе 150-200ватт. Зависит от особенностей схемы.
Эта схема у меня выдаёт 250ватт на 4Ом. при питании+-55вольт.

Добавлено after 38 minutes 43 seconds:
zuka1
Усли хош....то можеш на 1000ватт собрать ПН. Схему лень рисовать. На печатке все номиналы есть. Трансформатор намотан на кольце R63х38х20


Вложения:
ПН-1000ватт.lay6 [266.01 KiB]
Скачиваний: 316
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт янв 14, 2020 17:02:20
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
Проверил свой ПН. При токе в 3А просадка по напряжению с 50В на 28В. Вероятнее всего что проблема в малой мощности ПН.

Добавлено after 3 minutes 5 seconds:
Усли хош....то можеш на 1000ватт собрать ПН. Схему лень рисовать. На печатке все номиналы есть. Трансформатор намотан на кольце R63х38х20


Какие особенности сборки и настройки? Какие параметры транса? (витки. сечения)


Вернуться наверх


JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт янв 14, 2020 17:47:30
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Вт авг 25, 2015 15:19:26
Сообщений: 147
Рейтинг сообщения: 0
Если всё правильно собрано и из исправных деталей....то все работает сразу. А параметры транса....хм.....это уже вам считать....под ваши нужды. В программе считается всё на частоте в 12кГц. Иначе не получится первичная обмотка 4+4витка. А потом запускаете все это на частоте , этак 30-40кГц. У меня он работает на 25кГц. Если память не изменяет.

P.S. А фотка ПНа есть? Очень любопытно посмотреть.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт янв 14, 2020 20:23:19
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
P.S. А фотка ПНа есть? Очень любопытно посмотреть.

Изображение Изображение Изображение


Вложения:
преобразов.dip [148.81 KiB]
Скачиваний: 214
Вернуться наверх

Вебинар «Экосистема MEAN WELL. Решения для любых задач электропитания» (20.05.2021)

Приглашаем 20 мая на вебинар, посвященный линейке поставок компании MEAN WELL и ее подходу к производству источников питания — как экосистемы продукции и услуг, которая позволяет подобрать оптимальный источник питания для любых задач электропитания. Рассмотрим весь спектр выпускаемой продукции MEAN WELL в области AC/DC-, DC/DC- и DC/AC-преобразователей с подробным разбором интересных и уникальных новинок, их применении и многое другое.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Ср янв 15, 2020 20:55:33
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
P.S. А фотка ПНа есть? Очень любопытно посмотреть.


Что скажешь?


Вернуться наверх

Интеллектуальные ключи верхнего плеча семейства PROFET™+2 12V от Infineon

Компания Infineon представила новое семейство защищенных силовых ключей PROFET™+2 12V. Изделия объединяют в себе функции диагностики и различные защиты. Ключи PROFET™+2 12V имеют одно из самых низких в отрасли сопротивлений в открытом состоянии RDS(ON) (от 2,6 мОм) и выпускаются в миниатюрном корпусе TSDSO-14 с шагом выводов 0,65 мм. Благодаря функции ReverseON все семейство соответствует строгим требованиям по защите от обратной полярности питания, впервые реализованной в одном чипе.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Пн фев 17, 2020 22:08:37
Родился

Зарегистрирован: Вс фев 16, 2020 17:06:21
Сообщений: 1
Рейтинг сообщения: 0
Возникли вопросы по усилителю с 311 ir2153:
1. Какие элементы отвечают за К.У.
2. Как избавится от щелчка при включении.
3. Есть ли разница в звучании на СЧ и ВЧ с BD136 и без него.
4. Кто нибудь делал дросселя из торов 500-1000-ной проницаемости , какой размер и зазор.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт фев 18, 2020 18:47:45
Встал на лапы
Аватар пользователя

Зарегистрирован: Сб июл 10, 2010 15:14:46
Сообщений: 102
Откуда: с 2004г., г. Минск
Рейтинг сообщения: 0
Я тоже думаю, что дело в просадке напряжения питания, ещё может защита срабатываеть (непропай шунта или шунт большего номинала). Собирал аналогичную схему APEX 200 ПИТАНИЕ + - 50 ВОЛЬТ ВЫХОД НА 4 Ома 32 вольта, несущая 350 кГц,, чтобы не грелся транзистор стабилизатора по колектору ставил резистор 100 Ом. Если будете проверять на стенде подавайте не только 1кГц но и 100 Гц. Удачи.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Пн мар 23, 2020 01:00:14
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0

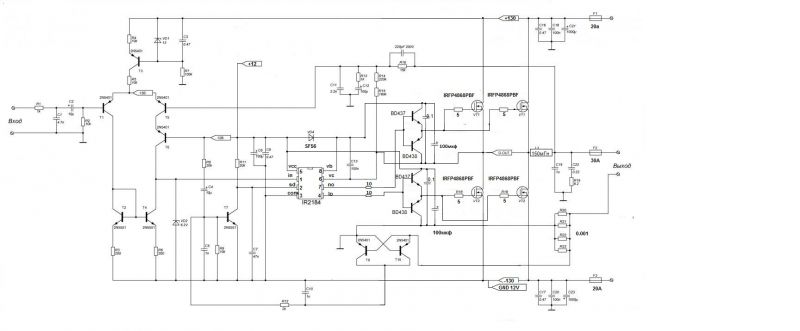

Касаемо этой схемы


А если на выход поставить пару IRFB4229 и повысить питание +-85В, какую можно снять мощность?

И тогда подскажите номиналы резисторов по питанию в пересчете на это напряжение? R13, R16, R24 ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Пн мар 23, 2020 12:27:55
Встал на лапы
Аватар пользователя

Зарегистрирован: Сб июл 10, 2010 15:14:46
Сообщений: 102
Откуда: с 2004г., г. Минск
Рейтинг сообщения: 1
Привет! Есть вариант этой схемы на большую мощность. Есть много и подобных схем ...

Добавлено after 5 minutes 30 seconds:
Все эти схемы рабочие, собирал...


Вложения:
irs 900d full.zip [478.57 KiB]
Скачиваний: 222
CHEMA-900D.zip [74.64 KiB]
Скачиваний: 180
Усилитель для сабвуфера. 900Вт.zip [439.55 KiB]
Скачиваний: 227
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Пн мар 23, 2020 14:15:52
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
Какая из схем лучше подойдет для ШП?

Печатка есть под третью схему (Усилитель для сабвуфера. 900Вт)?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт мар 24, 2020 03:10:31
Встал на лапы
Аватар пользователя

Зарегистрирован: Сб июл 10, 2010 15:14:46
Сообщений: 102
Откуда: с 2004г., г. Минск
Рейтинг сообщения: 0
Есть.


Вложения:
Ирадамп Лимитер Симисторная защита.zip [85.76 KiB]
Скачиваний: 167
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт мар 24, 2020 04:39:14
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Вт авг 25, 2015 15:19:26
Сообщений: 147
Рейтинг сообщения: 0
Касаемо этой схемы


А если на выход поставить пару IRFB4229 и повысить питание +-85В, какую можно снять мощность?

И тогда подскажите номиналы резисторов по питанию в пересчете на это напряжение? R13, R16, R24 ?

Вот ....


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Вт мар 24, 2020 12:53:38
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
Какие по вашему опыту лучше всего применить транзисторы, в каком корпусе? Для высокой мощности , надежности и качества звука?

Дроссель лучше мотать в одну или несколько жил?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Ср мар 25, 2020 03:11:21
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Вт авг 25, 2015 15:19:26
Сообщений: 147
Рейтинг сообщения: 0
Что для вас....высокая мощность? Можно в ВАТТах.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Ср мар 25, 2020 08:58:02
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
Ватт 300-400


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Ср мар 25, 2020 10:20:44
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Вт авг 25, 2015 15:19:26
Сообщений: 147
Рейтинг сообщения: 0
zuka1, вот собирай...выкини одну пару выходников... и будет 1500 ватт на 4ом.


Могу печатку подогнать 8)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Ср мар 25, 2020 12:38:54
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
zuka1, вот собирай...выкини одну пару выходников... и будет 1500 ватт на 4ом.


Могу печатку подогнать 8)

Пожалуйста поделись, буду очень признателен.

А касаемо сборки и настройки этой схемы, есть нюансы?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Чт мар 26, 2020 02:47:47
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Вт авг 25, 2015 15:19:26
Сообщений: 147
Рейтинг сообщения: 0
Всё как обычно ..........по схеме. Частота осцилляции примерно 180кГц.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Чт мар 26, 2020 09:11:59
Родился

Зарегистрирован: Чт май 09, 2019 10:36:45
Сообщений: 18
Откуда: Алчевск
Рейтинг сообщения: 0
На ШП индуктивность дросселя уменьшить? Мотать в одну жилу или лучше в несколько?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: D-class для сабвуфера
СообщениеДобавлено: Чт мар 26, 2020 09:48:52
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Вт авг 25, 2015 15:19:26
Сообщений: 147
Рейтинг сообщения: 0
150мкГн + 0.33мкф...


Вернуться наверх
