А если батарейный отсек набить литием вместо 373 батареек, он с одной зарядки неделю будет орать!

Спасибо за участие. Сейчас будет куча лирики и флуда, вроде это так называется.
Схема у меня есть, все схемы что в открытом доступе.
Я не смог вставить схему в этот форум. А то пишу про транзисторы, а картинки нет - это не удобно для восприятия. На схеме, которая выше, микросхема имеет 16й вывод у меня их 12. Я понимаю, что это опечатка и такая же опечатка будет и в другом месте. Для меня это критично.

Добавлено after 9 minutes 44 seconds:
MrLeo спасибо за разъяснения.

Добавлено after 24 minutes 49 seconds:
У меня не хватает знаний и опыта. Например, я не понимаю почему на КТ3102, так же и на 315 стрелочка (эмиттер) вниз, а сигнал (усиление) вверху на коллекторе. Прошу Вас, не надо меня отправлять читать лит-ру про транзисторы.
Так же не могу разделить схему на блоки (пред усилитель, усилитель и т.д). Мне это подсказали.
Мне не понятно почему на схеме в КТ (контрольная точка) указано 9В, а у меня 11.6В. Опытный человек скажет - забей!, в допуске. И таких непоняток куча.... Вот.

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати

Так и должно, там сигнал мизерный.

Не лезте в дебри, для начала станте на крайние выводы регулятора громкости, сигнал есть?
На вашем магнитофе ещё есть гнездо типа СГ5 "линейный выход", можно проконтролировать наличие сигнала на нём, хорошо если есть штекер типа СШ5, но можно вставить в гнездо и проводки.
Ещё в таких магнитофонах, как наших так и импортных, часто окисляются контакты в механических переключателях типа П2К, особенно часто страдает этим пеключатель запись/воспроизведение со всеми вытекающими - отсутствием/пропаданием звука, треском и шорохами.
Попереключайте его туда/сюда несколько десятков раз, дабы сбить окислы, а лучше перед этим залейте со шприца внутрь керосина с добавлением капли машинного масла, на худой конец спирта/одеколона, дабы смыть засохшую закоксовавшуюся с пылью смазку и окислы.
По хорошему такие переключатели нужно демонтировать и перебрать, но выпаивать их на гетинаксовых платах их не советую, отлетят нахер дорожки. Если есть возможноть вытащить подвижный штифт с контактами, то лучше перебрать, чем просто промыть без разборки, иногда легче выпаять мешающии детали, чем выпаивать весь длинный П2К.
Кстате полезный совет, при обратной сборки П2К после чистки-смазки контактов. Сначала собирается шток с контактами и сверху одевается кембрик, дабы они не рассыпались, а потом этот шток с пружинными контактами выталкиваетсяиз кембрика в свой корпус тонкой длинной отвёрточкой или какой либо спицей, на фото всё ясно:

Организация питания на основе надежных литиевых аккумуляторов EVE и микросхем азиатского производства

Качественное и безопасное устройство, работающее от аккумулятора, должно учитывать его физические и химические свойства, профили заряда и разряда, их изменение во времени и под влиянием различных условий, таких как температура и ток нагрузки. Мы расскажем о литий-ионных аккумуляторных батареях EVE и нескольких решениях от различных китайских компаний, рекомендуемых для разработок приложений с использованием этих АКБ. Представленные в статье китайские аналоги помогут заменить продукцию западных брендов с оптимизацией цены без потери качества.

Подробнее>>

АлександрЛ Не ну не настолько я ту... Это я понял в самом начале.

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>

Микросхема К174УН7 выполнена в стандартном корпусе DiP-16, на 16 ножек, просто по средине отсутствуют 4 ножки, по две с каждой стороны.
И считать их можно по разному, либо по факту как 12 ножек вподрят, или как 16 ножек, пропуская 4 ножки посредине - 1, 2, 3, 6, 7, 8, 9, 10, 11, 14, 15, 16.

Стречка на обозначении транзистора не имеет отношение к прохождению сигнала никакого отношения, её направление показывает только тип транзистора - прямой проводимости или обратной, nрn или pnp.

gsmart спасибо. Пока в П2К не полезу - точно не соберу. Возьму паузу для осмысления.

Добавлено after 2 minutes 11 seconds:
Не согласен с микросхемой. 1) на ПП маркировка 1.....12. 2) вот https://radiostorage.net/2826-mikroskhe ... sheet.html
Плюс есть схемы где их именно 12. Ну это лирика, может Вы правы.

Если при включениях, выключениях переключениях в динамике нет никаких звуков надо проверить подключение динамика. Там в некоторых моделях какая то мудень была для его отключения в гнезде внешний ГГ, сейчас уж не помню. Ну и переключатели П2К разумеется.

Добавлено after 57 seconds:
В П2К не обязательно лезть, но прозвонить то можно.

Это маркировка в даташите, разработчик печатной платы мог промаркировать выводы микросхемы и как 12 выводов, и как 16 выводов.
Ещё раз, на средних выводах регулятора громкости сигнал есть?

kentgaryk При вкл. воспр., когда замыкается микрик МП1-1 (SA 1 на схеме) есть щелчок.

gsmart Вот с этим пока не разобрался. Сигнал-звук, не проверял. Если сигнал-вольты, то нет.

100-200мВ при воспроизведении кассеты или касании пальцем выводов головки.

На линейном выходе будет порядка 250mV переменки, станте на гнездо СГ5 линейного выхода вашими активными колонкками, или на крайние выводы регулятора громкости и послушайте, играет кассета или нет.

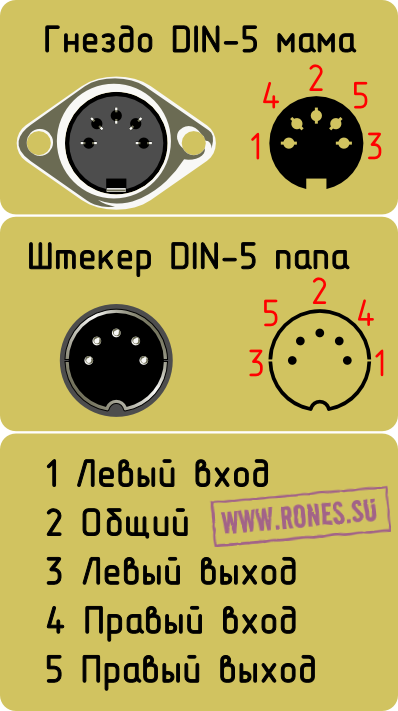

На гнезде СГ5 линейный выход будет на контактах 2 и 3, 2-общий, 3-линейный выход (иногда 3 бывает закорочен с 5)
