Вот и собери с ТЛкой, прежде чем советовать. А лучше свой изобрети.
не вижу смысла изобретать велосипед мои все тестеры работают с тл431 и питаются от лития
Добавлено after 5 minutes 56 seconds: Re: Уменьшенная версия знаменитого тестера транзисторов Маркуса Oleg5336794 вы вариант на кварце 16МГц не пробовали макфайл скомпилить у меня сложилось стойкое чуство более четкой и точной работы прибора чем на 8МГц кварц вашу версию с большой вероятностью со временем соберу
Если есть желание поковыряться ,могу дать исходники прошивки.
да как бы где все исходники находятся я знаю, полтора года не занимался и комп поменял, лень ради одной прошивки все ПО компиляции скачивать устанавливать и вспоминать ньюансы установок макфайла
Oleg5336794, Я пробовал герберы нижнего слоя открыть в проге Dip Trace и тоже самое- отражается сплошной слой меди без дорожек.
Добавлено after 1 hour 29 minutes 52 seconds: Re: Уменьшенная версия знаменитого тестера транзисторов Маркуса Кто ждал файл .lay платы, он скоро будет. Нашелся специалист, который дешифровал герберы и создает рабочий .lay, скоро он будет.
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Oleg5336794, Здравствуйте! Оба файла отверстий поправил "вручную" в Блокноте++, затем там же "слил" все отверстия в один файл. Все остальное: площадки, мостики и т.п. в Спринте 6. Убрал полигоны и заменил их металлизацией слоя. Теперь проблема. Для печати шаблонов - порядок вроде, а вот с экспортом герберов - такая же засада. Заливает стороны (теперь обе) полностью. Стоит убрать металлизацию слоя и герберы экспортируются нормально, но плата будет нерабочей, так как "земля" потеряется на некоторых контактах.
MOHCTEP, Отличная работа, у меня долго не получалось. Заинтересованных форумчан, прошу отметить плюсами, а не чисто потребительски скачивать . lay. Скачавших уже 17 человек, а плюс только 1, давайте будем уважать чужой труд!

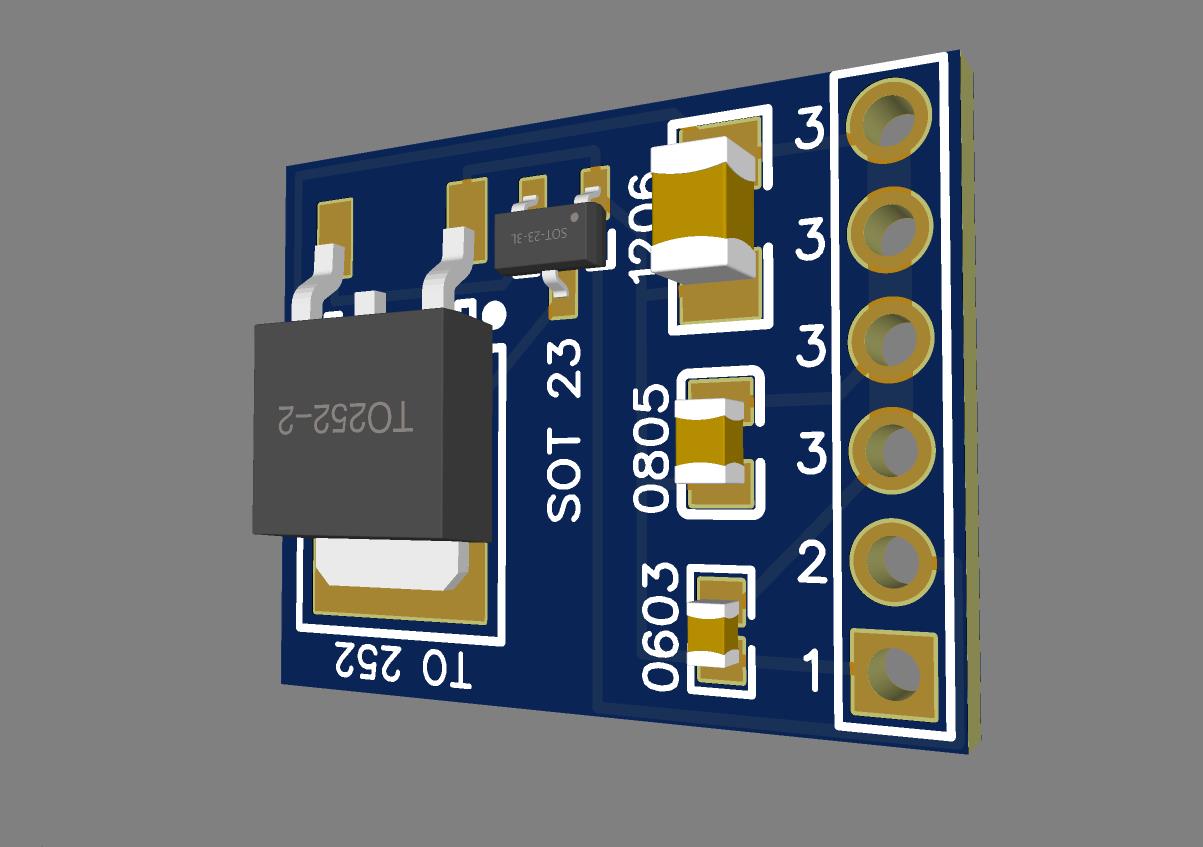

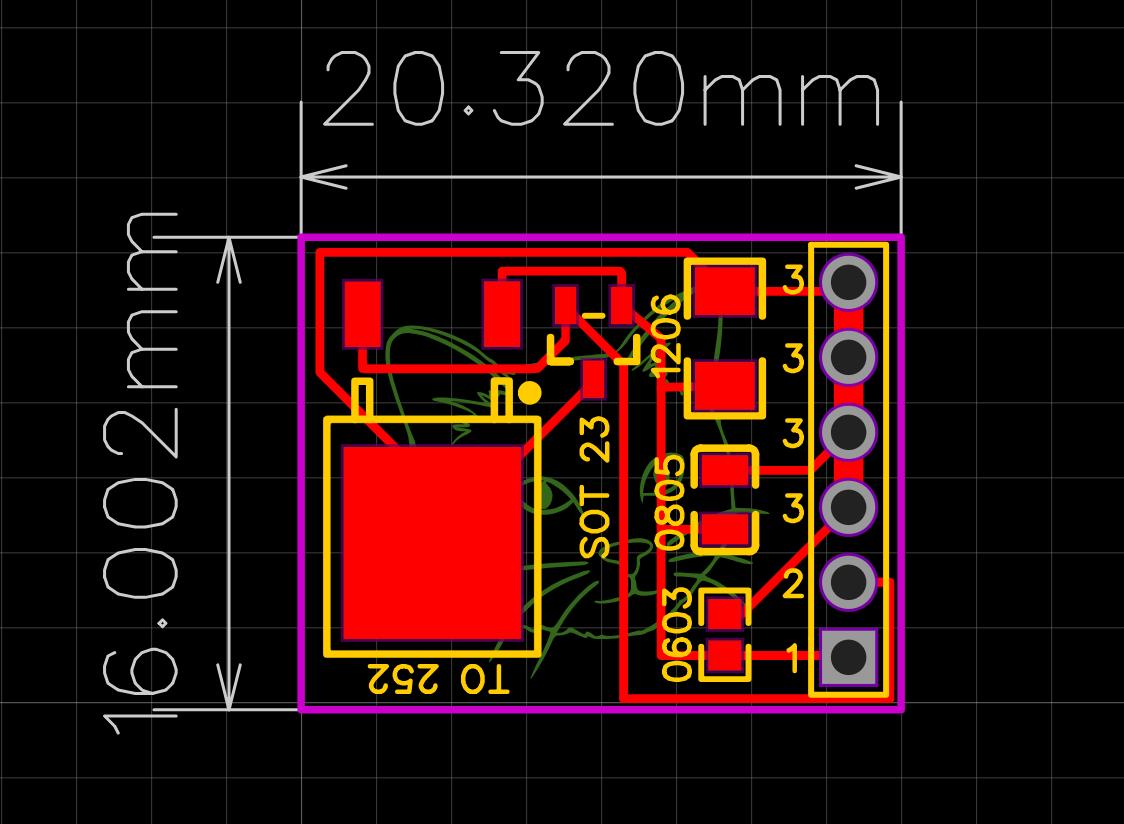

Добавлено after 13 minutes 37 seconds: Re: Уменьшенная версия знаменитого тестера транзисторов Маркуса Oleg5336794, Интересное решение, сейчас посмотрю. Обратите внимание на выложенное мною фото тестераМаркуса на оледдисплее. В нем применяется сферическая площадка для смд деталей, она очень удобна для установки транзисторов. Посмотрел вашу площадку СМД. Оригинальное решение, можно установить многие варианты деталей. Начал клеить фоторезист, буду делать и плату и площадку. Забегая вперед. У вас прошивка без дополнительного меню? ( В нем частотомер, генератор и многое др.)? У меня сейчас на 328 меге это всё есть.
Селиван, Попытка юмора неудачная. Есть прошивка, которая включает и проверку стабилитронов. Причем делают повышайку , для высоковольтных стабилитронов. В прошивке, что я сейчас применяю под Atmega328 есть дополнительное меню, около 8 функций, включая частотомер и генератор.
Добавлено after 4 minutes 44 seconds: Re: Уменьшенная версия знаменитого тестера транзисторов Маркуса Oleg5336794, Плату сделал lay файл от МОНСТЕР проверил, всё отлично. Завтра делаю паяльную маску и шелкографию.
pin1000 Так и я о том же. У меня тоже собран такой тестер на двух-строчном дисплее со всеми перечисленными функциями, в т.ч. и с проверкой стабилитронов до 30 В. Поэтому и упомянул про отдельный модуль (или с изменениями в печатке) для стабилитронов, если автор согласится добавить его в прошивку.
Селиван, Это на усмотрение автора. У меня есть отдельный тестер стабилитронов и диодов, отлично работающий. Сильно существующую плату ковырять не буду. Она уже сделана, завтра нанесу паяльную маску и шелкографию. Возможно поставлю отдельный минимодулек на LTC4054 и запитаю от лития , не более 80-100 мач( ток потребляния минимальный) , но это модернизирую после запуска, по потребности.
pin1000 Согласен, на все воля автора. Просто не хочется плодить лишние устройства, если можно совместить в одном, мне для ремонтов так удобней. Но это всего лишь мои хотелки, подожду, что скажет автор.
Устройство хорошее. Но вот воровать, или выдавать чужое за свое это плохо. Oleg5336794 ведь Вы не автор устройства. ВЫ тупо один к одному содрали все у Stefan Wagner и прислали на Конкурс как свою разработку. Это кстати уже не первый раз. Стефан Вас предупредил когда Вы у него "спи...онерили" его ATmega SolderingStation SMD. что так делать некрасиво, но тем не менее ответил на Ваши вопросы, посколько как я понимаю Вы ничего не понимаете в схемотехнике. Отсюда не можете ответить на простейшие вопросы о дизайне платы, и переводе слоев из гербера в спринт лайот. Поскольку все это сделано не Вами(кроме мордочки котика на плате). кому интересно проект сделан в среде Easyeda. Вот ссылка на оригинальный проект Стефана: https://easyeda.com/wagiminator/y-atmeg ... tester-smd Его ник на easyeda.com -- wagiminator -- Ссылки не реклама , а просто подтверждение моих слов.
Устройство хорошее. Но вот воровать, или выдавать чужое за свое это плохо. Oleg5336794 ведь Вы не автор устройства. ВЫ тупо один к одному содрали все у Stefan Wagner и прислали на Конкурс как свою разработку. Это кстати уже не первый раз. Стефан Вас предупредил когда Вы у него "спи...онерили" его ATmega SolderingStation SMD. что так делать некрасиво, но тем не менее ответил на Ваши вопросы, посколько как я понимаю Вы ничего не понимаете в схемотехнике. Отсюда не можете ответить на простейшие вопросы о дизайне платы, и переводе слоев из гербера в спринт лайот. Поскольку все это сделано не Вами(кроме мордочки котика на плате). кому интересно проект сделан в среде Easyeda. Вот ссылка на оригинальный проект Стефана: https://easyeda.com/wagiminator/y-atmeg ... tester-smd Его ник на easyeda.com -- wagiminator -- Ссылки не реклама , а просто подтверждение моих слов.
Oleg5336794, Укажите в статье, что это перевод и что схема и дизайн платы - Стефановские... А ваш - только котик. Ибо до сообщения alexnik74 все думали, что вы перерисовали исходный Маркус и сделали плату.
