А можно в передатчике использовать маленькие желтые китайские конденсаторы?

Керамические, многослойные? Да, можно.
ЗЫ плату таки и не нарисовал

Здравствуйте! Я сейчас нахожусь в процессе сборке этого передатчика. Могу предложить печатную плату для сего девайса. В принципе, она взята из статьи, но обработана в фотошопе до приличного состояния (дорожки чётче, отверстия шире). Обе стороны платы отзеркалены, так что можно сразу вставлять в Ворд и печатать. Единственное, проследите, чтобы размер вставленной картинки составлял 11,3 х 5,75 см. По поводу несоответствия номеров деталей на плате и на схеме: смотрите оригинальную статью на VRTP, там всё сходится.
У меня к вас будет несколько вопросов:
1. Я не смог найти в магазина подстроечные конденсаторы и хочу использовать свои, советские вот такого типа: на 8-20 пф. Возможна ли такая замена?
2. Не нашёл сдвоенный варикап. А если так? . Транзистор можно представить как два диода. Если применить высокочастотный p-n-p, будет ли он работать как сдвоенный варикап?

Подстроечники пойдут.
Транзистор вместо варикапа ставить нельзя. Ставь два одинаковых варикапа.

Я так и думал... Спасибо.

Варикапы должны быть одинаковые, а переходы у транзистора разные.

Сегодня установил имеющиеся подстроечные конденсаторы в плату. После включения заработал генератор, усилитель не запустился, светодиод не горел...
Это не удивительно: максимальная ёмкость конденсаторов примерно 20 пф (если не меньше), вместо положенных 62.
Я поставил параллельно С21 постоянный конденсатор 20 пф, дабы увеличить ёмкость связи, - светодиод загорелся... Но я думаю, на этом проблемы с этими советскими конденсаторами не кончатся... Ведь ещё поменялись параметры П-фильтра...

Почитай как здесь подручными средствами подобный передатчик настраивают.
http://radiokot.ru/circuit/analog/receiv_transmit/18/

Спасибо. Завтра ещё поковыряюсь со схемой... Хорошо, что собрана без косяков...

Какого размера нужно радиатор (общий) на оба транзистора (КТ606А, КТ907А)?

В статье говорится об металлическом уголке, который провинчивается к плате. Точной площади его не дано, да и не надо... Главное, не слишком маленький...

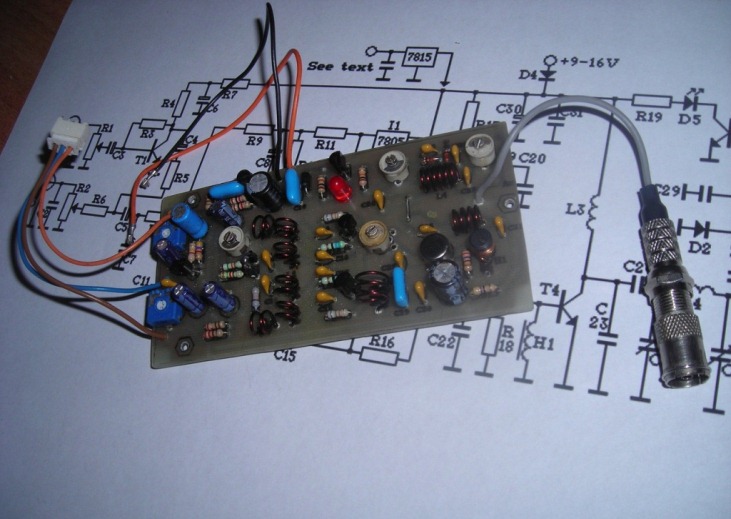

А вот моя сборка 1-ваттной "Вероники"...

Транзистор усилителя при работе устройства греется и меня это настораживает...
Из-за малой ёмкости советских подстроечников схема настраивается не так, как положено... Пытаюсь поставить параллельно им постоянные ёмкости...
Ещё до установки каких либо дополнительных конденсаторов сигнал был на частоте 106 МГц... Что интересно, транзистор не грелся... Поставив параллельно контурному конденсатору 10 пф, частота опустилась до 96, но транзистор стал греться.
Короче говоря просто настроить, когда детали полностью соответствуют схеме. А я не знаю ещё как быть с конденсаторами фильтра и связи...

Во первых не забывай нагружать передатчик при настройке на резистор 50 или 75 ом в зависимости от того, какая антенна и фидер будет.
Во вторых транзистор не греется когда он не раскачивается и на выходе нет никакой мощности.
Т.е. греется, значит мощности для раскачки хватает. Если сильно греется, то или увеличивай радиатор или подавай на него с меньшее напряжение возбуждения. Конечно это приведет к снижению мощности.
Правда греться будет еще если неправильно настроен П-контур.
Когда нагружаешь передатчик резистором 50 ом, то при измерении ВЧ пробником какое напряжение получается?
Для одного ватта оно должно быть порядка 10 вольт.
На резисторе 75 ом порядка 12,5 вольт

Разумеется, про антенну я не забываю..

Тут Вы абсолютно правы. Я сам это заметил. Вот бы знать, какие ёмкости нужно добавлять к подстроечникам для нормализации его работы... Оставить прибор на частоте 106 Мгц не могу - там уже есть станции, хочу перейти на 96 Мгц.
Я запускал только с антенной, но спасибо, обязательно попробую.

Для начала запускайте с резистором 50 ом. На выход диодный пробник и добивайтесь напряжения на этом резисторе порядка 10 вольт. Это будет значить, что мощность порядка 1 вт. Потом подключаете антенну и крутите самый последний конденсатор в П-контуре добиваясь максимума показаний показаний волномера. Как все это сделать написано в ссылке на статью, что уже давали выше в этой теме.
Там и ВЧ пробник есть и волномер.
