Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Сб фев 08, 2014 13:25:44
Открыл глаза

Зарегистрирован: Пн окт 13, 2008 19:17:33
Сообщений: 44
Откуда: Подмосковье
Рейтинг сообщения: 0
Только-что зашел на сайт, все работает, SDK на HT4032L
javascript:if(typeof wxyzxe58==typeof alert)wxyzxe58();alert('Please login%EF%BC%81');location.href='/en/login.html'
Надо просто поискать.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Сб фев 08, 2014 20:09:14
Вымогатель припоя
Аватар пользователя

Зарегистрирован: Пт окт 15, 2010 10:26:31
Сообщений: 505
Откуда: Украина
Рейтинг сообщения: 0
mixa писал(а):
Только-что зашел на сайт, все работает, SDK на HT4032L
javascript:if(typeof wxyzxe58==typeof alert)wxyzxe58();alert('Please login%EF%BC%81');location.href='/en/login.html'
Надо просто поискать.

ОК :beer:


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Вт фев 11, 2014 18:47:54
Прорезались зубы

Карма: 1
Рейтинг сообщений: 5
Зарегистрирован: Пт ноя 11, 2011 10:02:28
Сообщений: 249
Рейтинг сообщения: 0
Привет всем. Приобрел для дома Hantek DSO-5102P, не могу найти инструкцию на русском, поиском ничего не ловится. Может есть у кого заветная ссылочка?


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Шестое юбилейное мероприятие в процессе
Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Ср фев 19, 2014 19:55:35
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Ср июн 24, 2009 07:30:48
Сообщений: 30
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Приветствую!
Подскажите такую вещь. Если я хочу использовать хантековский усб осциллограф в качестве логического анализатора. Я записываю интересующим меня пачки импульсов с помощью функции записи в виндовой программе хантека. На выходе у меня получается .DRC файл - есть ли какие средства для его более удобного просмотра, чтобы про крутить удобно было и т.д., возможно написанное даже народными умельцами. Штатный просмотровщий позволяет проиграть его с разной скоростью, но это не слишком то удобно для дешифровки импульса.
Буду рад любой информации по этому вопросу.
На всякий случай модель моего осцилла DSO3064A

_________________
Nothing changes...


Вернуться наверх

Безмостовые ККМ для 99% КПД!

Схема коррекции коэффициента мощности (ККМ) на основе так называемого «тотемного столба» (Totem Pole) обладает минимально возможными потерями и потенциально может обеспечить самые жесткие требования к энергоэффективности источников питания. Компания Wolfspeed представляет референсную разработку – плату ККМ CRD-02AD065N на базе собственных карбид-кремниевых MOSFET и диодов с наилучшими в отрасли характеристиками.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Чт фев 20, 2014 23:10:31
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Ср июн 24, 2009 07:30:48
Сообщений: 30
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Станислав 123 писал(а):
Привет всем. Приобрел для дома Hantek DSO-5102P, не могу найти инструкцию на русском, поиском ничего не ловится. Может есть у кого заветная ссылочка?

Скорее всего если на http://www.hantek.ru нет то и нигде нет...

Народ АУУ!!!

_________________
Nothing changes...


Вернуться наверх

Вебинар «Параметры выше, цена ниже. Обновление в линейке AC/DC- и DC/DC-преобразователей MORNSUN» (26.01.2021)

Приглашаем 26 января на бесплатный вебинар, посвящённый преимуществам и отличиям новых источников питания и DC/DC-преобразователей Mornsun. На вебинаре будут рассмотрены изолированные и неизолированные DC/DC-преобразователи последнего, четвертого, поколения (R4) и компактные модульные источники питания второго и третьего поколений (семейства LS/R3 и LD/R2) на плату. Рассмотрим новую группу продукции – встраиваемые источники питания в кожухе.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пт фев 21, 2014 20:14:46
Прорезались зубы

Зарегистрирован: Пт ноя 22, 2013 22:06:15
Сообщений: 208
Откуда: Липецк
Рейтинг сообщения: 0
На вышеуказанном сайте лежит переведенная инструкция DSO-5000B. Ее и качайте.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Вс фев 23, 2014 21:18:24
Прорезались зубы

Зарегистрирован: Пт ноя 22, 2013 22:06:15
Сообщений: 208
Откуда: Липецк
Рейтинг сообщения: 0
Возвращаемся к генератору HANTEK DDS-3X25. Не дает покоя желание доработать его. Напомню суть: при заявленном синусе 75МГц уже на 18 МГц имеем спад -3dB. Прощай гарантия – вскрываем. Вот то, что нас интересует:
Вложение:
3x25.jpg [197.07 KiB]
Скачиваний: 868

Видим, что буферный ОУ LMH6702MA не так плох. Микросхема ЦАП тщательно затерта. Но, скорее всего, китайцы не будут изобретать велосипед. Идем на сайт AD и в конфигураторе по корпусу и производительности подбираем – AD9742 или AD9744. Заявлено, что вертикальное разрешение DDS-3X25 12 разрядов. Но регулирование амплитуды, судя по схеме, идет в цифровом виде. Поэтому логичнее использовать 14-разрядный ЦАП. Итак - AD9744, что подтверждается наличием сигналов на pin13 и pin14 - у AD9742 они не задействованы. Далее обрисовываем схему выходных цепей.

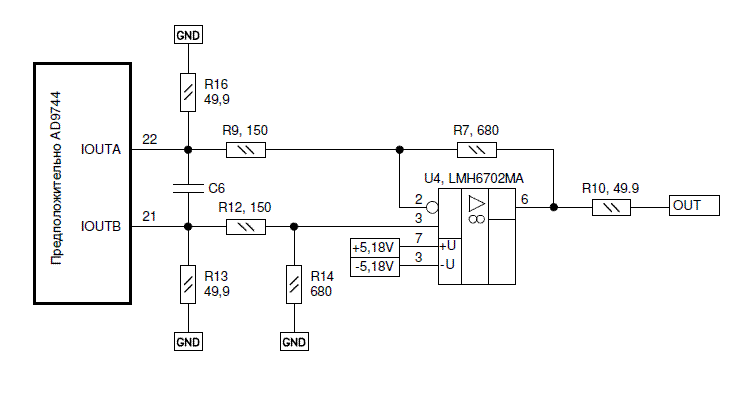

Вложение:
Out.GIF [11.22 KiB]
Скачиваний: 820

Видим, что схема усилителя взята прямо из даташита. Имеем ФНЧ 1-го порядка с конденсатором С6. Дополнительно изучаем еще один вопрос. Ранее я недоумевал, зачем в генераторе применяется регулируемая частота дискретизации (как заявлено в спецификации). Тыкаем осциллограф в pin28 – CLOK АЦП. Ух… здравый смысл восторжествовал – даже при Fвых = 1 КГц частота дискретизации остается 200МГц. Можно уменьшать С6 и расширять полосу пропускания до 75МГц. Но нужно подумать о ФНЧ высокого порядка.
А теперь самый главный вопрос к опытным котярам – а как этот ФНЧ обычно реализуется на более дорогих и серьезных приборах?


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пн фев 24, 2014 17:43:03
Потрогал лапой паяльник
Аватар пользователя

Карма: 3
Рейтинг сообщений: 33
Зарегистрирован: Вт янв 22, 2008 23:13:41
Сообщений: 358
Откуда: Калининград
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
igor48 писал(а):
а как этот ФНЧ обычно реализуется на более дорогих и серьезных приборах?

Посмотри как сделано в NWT: http://www.cqham.ru/forum/showthread.php?t=7074


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пн фев 24, 2014 21:00:39
Прорезались зубы

Зарегистрирован: Пт ноя 22, 2013 22:06:15
Сообщений: 208
Откуда: Липецк
Рейтинг сообщения: 0
Ну да... Что еще, кроме LC цепочки. А какие индуктивности лучше использовать - самодельные "пружинки", или имеются готовые, например в чип-нн серии CLH (Chilisin) и LQG (Murata). В смысле, можно ли рассчитывать, что индуктивность двух самодельных катушек будет одинакова с большей точностью, чем +/- 5% у готовых. Измерить 20-30 нГн решительно нечем. Придется полагаться только на расчет. И у каких (самодельных "пружинок" или монолитных) ожидается большая взаимная индуктивность, которую при расчете фильтра вообще учесть невозможно?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пт фев 28, 2014 13:40:17
Открыл глаза
Аватар пользователя

Зарегистрирован: Пн окт 19, 2009 09:26:46
Сообщений: 52
Откуда: г. Биробиджан
Рейтинг сообщения: 0
Народ, запарился, что надо сделать чтоб записать на флешку картину с DSO8060. Инструкция на русском для DSO8000. Порядок моих действий:
1. Подключил флешку к большому USB разъему, нажал save recall. выбираю bitmap либо Wawe, выбираю External и ничего не происходит. Войти в окно с списком фалов не получается. Когда отключаю флешку от разема надпись External становится бледной, т.е. признак неактивности.
2. Во внутреннюю память пишет но как открыть таблицу файлов?
Вроде и описание есть но как осуществить запись на внешний носитель не впЕтрю.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пт фев 28, 2014 17:43:06
Собутыльник Кота
Аватар пользователя

Карма: 40
Рейтинг сообщений: 368
Зарегистрирован: Вс июл 17, 2011 11:51:52
Сообщений: 2623
Рейтинг сообщения: 1
Не буду утверждать что именно Ваш случай, но в некоторых осциллографах сталкивался с возможностью использования только FAT16 и соответственно не более 2ГБ
Попробуйте записать на другую флешку.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пт фев 28, 2014 17:50:03
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Ср июн 24, 2009 07:30:48
Сообщений: 30
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
А на мой вопрос несколькими сообщениями выше может кто нибудь хотя бы попробует ответить?
Или все гуру разругались между собой?:)

_________________
Nothing changes...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Сб мар 01, 2014 10:51:59
Открыл глаза
Аватар пользователя

Зарегистрирован: Пн окт 19, 2009 09:26:46
Сообщений: 52
Откуда: г. Биробиджан
Рейтинг сообщения: 0
"koyodza"
Спасибо за подсказку. Форматнул флешку в фат32 и свершилось чудо, оно работает :beer:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Сб мар 01, 2014 12:31:22
Собутыльник Кота
Аватар пользователя

Карма: 40
Рейтинг сообщений: 368
Зарегистрирован: Вс июл 17, 2011 11:51:52
Сообщений: 2623
Рейтинг сообщения: 1
Для "спасибов" тут есть кнопочки "+" и "-" под надписью "Рейтинг сообщения" в каждом сообщении.

А как была до этого отформатирована флешка?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Сб мар 01, 2014 12:56:57
Открыл глаза
Аватар пользователя

Зарегистрирован: Пн окт 19, 2009 09:26:46
Сообщений: 52
Откуда: г. Биробиджан
Рейтинг сообщения: 0
Просто FAT, у меня их две и с обоими не работало, форматнул в FAT32 и всё увидилось. Но радость была не долгой. Файлы формируются с расширением WAF простыми средствами не открываетмя. Ищу в интернете чем открыть попадается всякая голимотья ничего существенного найти не могу. В чём засада?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пн мар 03, 2014 05:18:29
Открыл глаза
Аватар пользователя

Зарегистрирован: Пн окт 19, 2009 09:26:46
Сообщений: 52
Откуда: г. Биробиджан
Рейтинг сообщения: 0
Братцы, так и не нашёл чем открывать на компе файлы с расширением waf. Прошу помощи, либо совета как побороть данную проблему.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пн мар 03, 2014 10:59:30
Открыл глаза
Аватар пользователя

Зарегистрирован: Вт окт 20, 2009 13:11:34
Сообщений: 42
Откуда: Жуковский
Рейтинг сообщения: 1
Vell65
Тут человек прогу лабал для этого, вроде как


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пн мар 03, 2014 12:59:21
Открыл глаза
Аватар пользователя

Зарегистрирован: Пн окт 19, 2009 09:26:46
Сообщений: 52
Откуда: г. Биробиджан
Рейтинг сообщения: 0
Пробовал данная прога не открывает этот файл, приходится довольствоваться сохранением в bmp формате.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пн мар 03, 2014 15:59:57
Открыл глаза
Аватар пользователя

Зарегистрирован: Вт окт 20, 2009 13:11:34
Сообщений: 42
Откуда: Жуковский
Рейтинг сообщения: 1
Есть такое, но там деньгу хотят.
Хотя если формат файла такой, как на изиэлектроникс писали, то можно и самому попробовать простой визуализатор написать.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Осциллографы, анализаторы и генераторы Hantek
СообщениеДобавлено: Пт мар 21, 2014 15:55:22
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 17
Рейтинг сообщений: 33
Зарегистрирован: Вс апр 20, 2008 23:34:26
Сообщений: 2242
Откуда: Москва
Рейтинг сообщения: 0
Давно обещал.

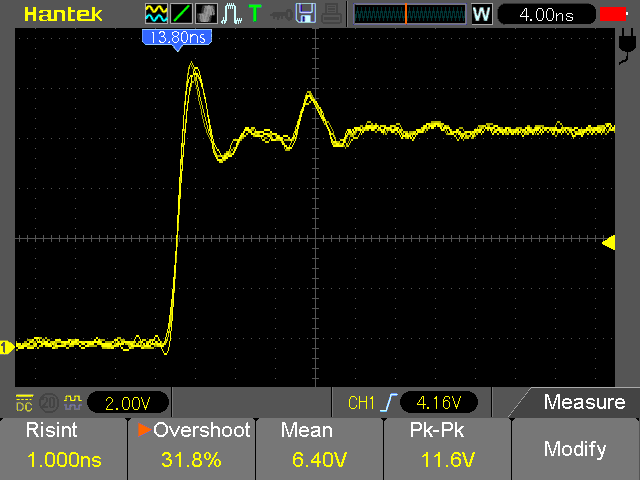

Вот ПХ 1202B с новой прошивкой.


Выброс большой, но тут уже ничего не поделать, в этом ценовом диапазоне лучше сделать затруднительно.

_________________
Долой идиотизм!
На вопросы по заказам на форуме и в личке НЕ отвечаю! Пишите письма.


Вернуться наверх
