[uquote="Evan",url="/forum/viewtopic.php?p=3405594#p3405594"] hvac14400 решать Вам, попробуйте, может и заработает. :))[/uquote]

сто раз так уже делал - и с 110л6 и с 90лц2, минутами гонял и одну вторичку, и подключенную к двум последовательно соединённым умножителям - все живы и здоровы, даже мост ...

[uquote="Evan",url="/forum/viewtopic.php?p=3405345#p3405345"]Соединение обмоток с ферритом может только поспособствовать пробою трансформатора[/uquote]

у меня есть прямо противоположная информация. возможно повышается вероятность пробоя вторички, но при этом так же повышается вероятность выживания ...

[uquote="Evan",url="/forum/viewtopic.php?p=3405169#p3405169"] hvac14400 что Вы будете питать напряжением 10 кВ с током в 30 мА ?[/uquote]

ничего. буду питать 25кв (ампл.) 40ма учетверитель, а строчников будет несколько, либо последовательно, либо последовательно-параллельно, в зависимости от ...

[uquote="Evan",url="/forum/viewtopic.php?p=3404803#p3404803"]hvac14400 можно попробовать использовать ПЕРВИЧНУЮ обмотку строчного трансформатора[/uquote]

есть 90лц2 - там примерно 800 витков проводом 0.41 набирается, казалось бы идеал, но - некоторые выводы на каркасе расположены слишком близко к ...

пытаюсь подобрать строчник, вторичка которого сможет отдавать в нагрузку миллиампер 30-40 несколько десятков минут хотя бы. при этом чем выше выходное напряжение тем естественно лучше - желательно около 12-15кв.
в инете куча таблиц по моточным данным, но информация в них конфликтующая - где витки не ...

>Да возбуждение они показывают...

которого почему-то нет на вашем графике.

>Ну, а если советы, даваемые вам - это только набор букв, то что здесь делаю я?

в том наборе букв нет ни одного совета, только то, что и так известно сто лет в обед.
совет насчёт полюсов ожидает визита в магазин, так что ...

приехали - к чему весь этот набор букв?

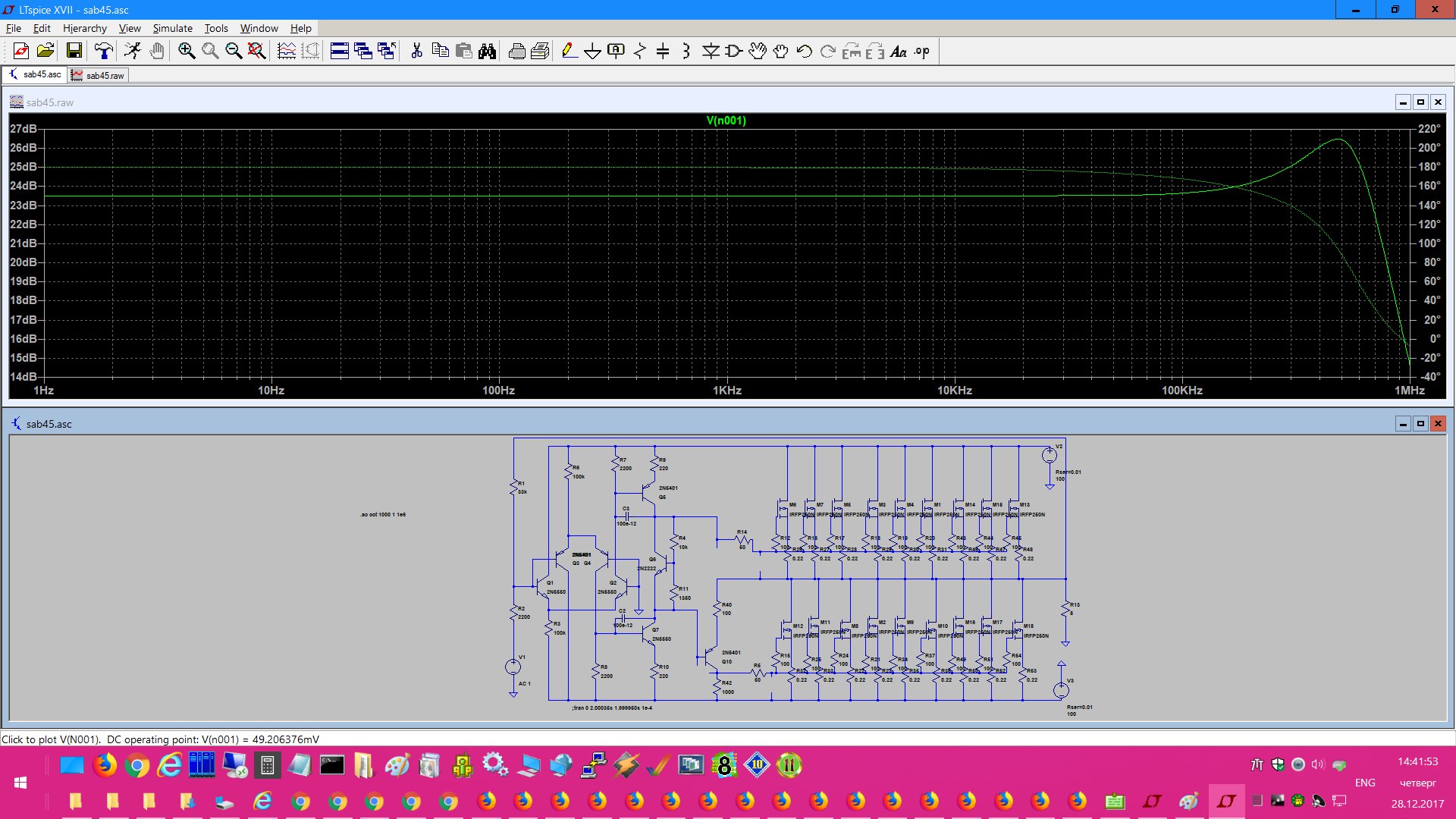

меня интересует причина, по которой 4 разных симулятора показывают одну и ту же ересь - кап 8, 10, 11 и LTspice 7:

https://pp.userapi.com/c621701/v6217018 ... MeU8eo.jpg

только и всего.

[uquote="EMiq",url="/forum/viewtopic.php?p=3270173#p3270173"]Вот и я о том же. Там в драйвере выхода только одна пара полевиков.[/uquote]

да нет же - вы о чём-то другом, о своём.
потому как там три схемы - в первой одна пара, во второй драйвер для четырёх пар, а в третьей я объеденил первое и ...

[uquote="EMiq",url="/forum/viewtopic.php?p=3270164#p3270164"]Надо понимать основы.
Схема кривая.[/uquote]

основа в первом сообщении темы, там схема прямая - ток генераторов чуть больше - в 10 раз.

так и как вы это получили? видимо я что-то делаю не так - тут не вопрос веры.
у вас версия капа немного другая, может это у меня так криво сборка с торрентов работает : )

удалил источник вообще, выбрал из окошка слева sine source, тип поставил general, у него 1 в и 10 мегагерц - как была полка до 20 кгц так и осталась, график ac analysis ничем не отличается от моего скриншота, никаких завалов нет нигде.

и ступенек тоже нет - ток покоя каждого транзистора в dynamic ...

>AC Analysis, собственно, красноречиво говорит об этом - завал АЧХ усилителя уже с килогерц начинается, даже не с десятков.

где вы это увидели? в предыдущем посте на соответствующем скриншоте горизонтальная линия до 20 кгц, а затем вместо завала идёт подъём до двухсот с лишним.
я и спрашивал ...

я в магаз за деталями могу только в сб попасть, поэтому попробовать никак, ибо таких номиналов нет в наличии (свои правки я кручу именно на том что под рукой).

в капе как-то можно строить нормальную ачх - не малосигнальную? потому как я заколотил туда исходный вариант схемы

aa.txt

и он мне ...

тогда будем крутить дальше.
вобще микрокап этот странно работает - бывает на одних параметрах получаешь картинку, потом их меняешь и она ухудшается допустим, возвращаешь всё взад, а прежней картины уже нету. ересь какая-то.

чет мне кажется тут нужна коррекция на опережение.

Добавлено after 1 hour ...

[uquote="Slabovik",url="/forum/viewtopic.php?p=3269397#p3269397"]Phase Margin - показывает запаздывание фазы сигнала при 0 дБ усиления в петле. Для хорошей устойчивости должно быть менее 135°

Но плохо здесь то, что фаза начинает убегать уже с килогерц и "держится" выше планки только благодаря ...

>вот здесь практически идеальный график viewtopic.php?p=3224274#p3224274

не ну с интегральным-то опером "любой дурак сможет" - именно так и сделано у Carvin, плюс там ещё частотные коррекции всякие : ) я такую схему тоже моделить пытался (в LTSpice) и там звон элементарно убирался кондёром с выхода ...

жжош сцукко
мосфеты поставил потомушто 60 руб штука, а так можно было бы и на игбт сделать - http://cxema.my1.ru/publ/usiliteljam_mo ... 0-1-0-4968

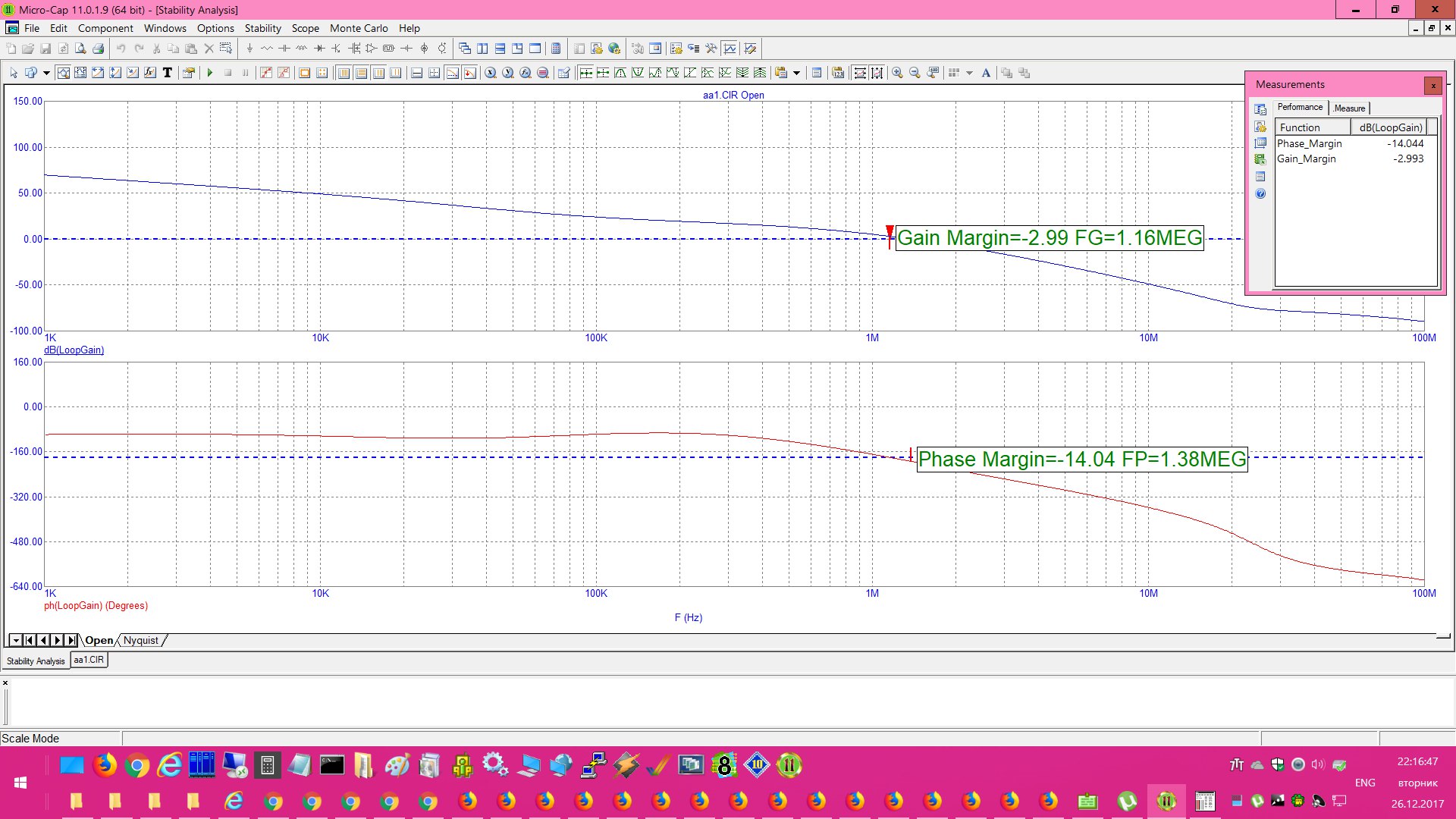

получилась вот такая фигня в стабилити - https://pp.userapi.com/c834301/v8343011 ... wBcm7s.jpg

и как это понимать?

схема:
расширение тока на .cir поменять.

>Конденсаторы, корректирующие положение полюса - это как раз C2 и C3

я пробовал ещё на первой схеме (без драйвера) их выпаивать - звенит, и даже если впаять 50 пф вместо 100 тоже генерит. и вроде в симуляторе полоса больше зависела именно от них, а не от входной ёмкости полевиков - там что 3 наны ...

небольшое дополнение - как только я его собрал и запустил (сгорал 2 раза до драйвера и третий с драйвером), мне сразу непонравился один факт - при увеличении частоты у него не амплитуда сначала начинает падать как у всех нормальных усилителей, а сначала синус превращается в треугольники - просто ...
