[uquote="Electricman",url="/forum/viewtopic.php?p=4102914#p4102914"]Вы осциллограф восстанавливаете? :) Тогда это всё же не та тема. :)[/uquote]

Не совсем так. Есть некоторые детали от 83 и 114, хочу применить в своей схеме

Добавлено after 55 seconds:
[uquote="tofik71",url="/forum/viewtopic.php ...

Может есть у кого-то данные сетевого транформатора С1-114 и еще какая частота проеобразователя ВВ-части там используется?

add.ocean, спасибо за ответ
сам сижу и сравниваю отечественные конденсаторы на 3кВ и современный. Размер раза в 4 отличается

[uquote="ВикторС",url="/forum/viewtopic.php?p=4099924#p4099924"]Выравнивают потенциал накала и катода, чтобы не было пробоев. Смотри пункт 4 выкопировки. (К сожалению, первоисточник не знаю - что нашёл, то и сохранил)[/uquote]
Спасибо за ответ
подскажите, что подойдёт в роли компаунда в умножитель ...

Есть вопрос
зачем ставят резистор 100к в цепь накала, соединяя его с катодом, и что будет если его убрать?

[uquote="ВикторС",url="/forum/viewtopic.php?p=4098452#p4098452"][uquote="bot",url="/forum/viewtopic.php?p=4098441#p4098441"]Подскажите по преобразователю, можно ли вместо нескольких трансформаторов и транзисторов П215 в С1-83 использовать драйвер IR2153 с ключами IRFZ44N например чтобы раскачивать ...

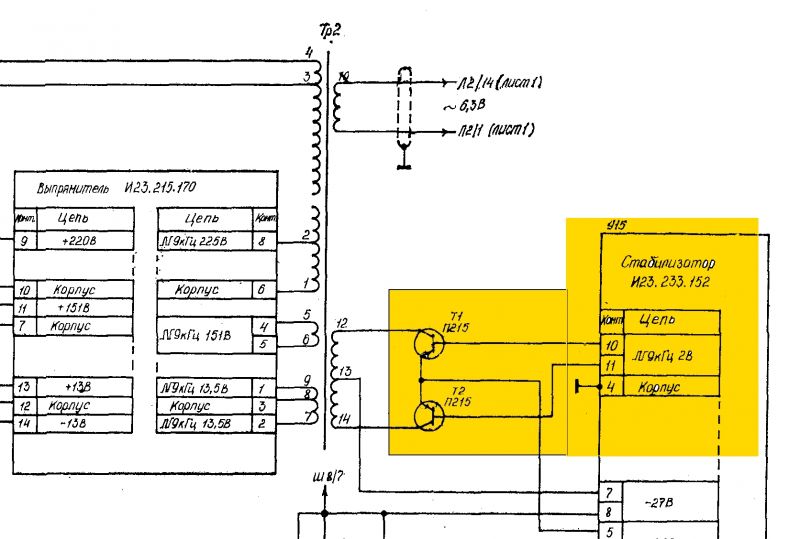

Подскажите по преобразователю, можно ли вместо нескольких трансформаторов и транзисторов П215 в С1-83 использовать драйвер IR2153 с ключами IRFZ44N например чтобы раскачивать основной трансформатор преобразователя?

[uquote="kentgaryk",url="/forum/viewtopic.php?p=4095697#p4095697"][uquote="bot",url="/forum/viewtopic.php?p=4095647#p4095647"]Друзья, поделитесь схемой именно С1-114/1, если у кого есть )[/uquote] В гугле забанили???

https://www.qrz.ru/schemes/contribute/metering/oscillograf_s1_114_principial_naa ...

Друзья, поделитесь схемой именно С1-114/1, если у кого есть )

[uquote="tofik71",url="/forum/viewtopic.php?p=4094176#p4094176"]Для проверки нужно +4000в и -1500в и накал 6.3в ,а каким образом не важно

Добавлено after 8 minutes 10 seconds:
Для сборки желательно родной ВВ т-р,короче с него все напруги снимаются.[/uquote]
допустим, а мелкие напряжения до сотни ...

[uquote="tofik71",url="/forum/viewtopic.php?p=4094145#p4094145"]Ну если есть потраха,а не голая труба ,то возможно есть смысл заморочиться.
Платы не нужны,нужны т-ры и умножитель.[/uquote]
транс есть питания, самый большой
умножитель вроде бы несложно самому собрать
пока что вопрос - проверить трубу ...

[uquote="Sve.Va",url="/forum/viewtopic.php?p=4094108#p4094108"]А вам именно от С1-114 нужна или от С1-114/1 тоже подойдёт?[/uquote]

Мне кажется отличие одного от другого - в мультиметре. А трубы вроде одинаковые


[uquote="tofik71",url="/forum/viewtopic.php?p=4094111#p4094111"]bot, схема по ссылке ...

Всем добрый день!
Захватила меня давно тема построения своего осциллографа, но всё времени не было, а тут приобрёл задешево трубку 17ЛО2И от С1-114, такая же к слову была и в C1-93
Вот пару вопросов возникло
1. Как считаете она подходит для самодельного осциллографа? или есть заморочки?
2. Как ...

[uquote="Cosinus",url="/forum/viewtopic.php?p=3183242#p3183242"]Приобрел по случаю за копейки С1-77 после металлистов.[/uquote]
Удивительно, но за 9 лет (!) темы и 95 страниц, это наверное первая серьезная почти законченная разработка, с чем поздравляю! :beer:
Касательно трубы 11ЛО7И - она и ...

ВикторС , тут у каждого второго а то и первого есть нормальный осел. У меня вон Owon 7102. Но тяга есть что-то сделать своё, теплое и мягкое )) Да и как построить осёл без другого осла - тоже вопрос.
Если тут в этой теме кто-то делает себе специально прибор для работы, за неимением оного, - то это ...

[uquote="manowar",url="/forum/viewtopic.php?p=3166124#p3166124"]нашлось немножко неучтёнки+справочник.[/uquote]
Неужели Мантрид доделал свой долгострой? Или это какие-то промежуточные наработки?
Впрочем получилось красиво. Интересно как в работе, особенно каскад на TDA9536

Для меня симбиоз цифра-аналог в осциллографе с ЭЛТ видится только в цифровом сервисе. МК в паре с энкодером будет щелкать реле, которые заменяют галетники в каскадах. И на ЖК экране например 16х2 будет отображаться выбранные режим по вертикали и горизонтали. На этом всё. Дальше и глубже городить ...

Последние советские С-ки почти все шли с этими дикими микросборками, а смерть хоть одной - смерть прибора в целом. Мало кто их заменял, хотя были умельцы например вот чел с драйва
https://www.drive2.ru/b/852917/
В своё время мне предлагали очень дешево С1-114 с убитой сборкой, но сам прибор "муха не ...

В плане питания, насколько применимы в осц. всякие преобразователи? Их сейчас на том же Али пруд пруди, есть и +100В дают и +-12 из 5 и какие хошь. Или лучше не смотреть на них, т.к. засрут эфир?

ВикторС, не охота на рассыпухе собирать, совсем ленивый стал, как подумаю опять ходить по базарам с мультиметром, выбирать пары... Как бы так на микрухе забацать + оконечник и всё )
