Уменьшенная версия знаменитого тестера транзисторов Маркуса

Автор: Oleg5336794
Опубликовано 21.03.2021
Создано при помощи КотоРед.

АВТОР ПРОЕКТА STEFAN WAGNER
Уменьшенная версия знаменитого тестера транзисторов, разработанного Маркусом Ф. и Карлом-Хайнцем Кюббелером,
с автоматическим обнаружением биполярных транзисторов NPN и PNP, полевых МОП-транзисторов с N- и P-каналами, полевых транзисторов JFET,
диодов, двойных диодов, N- и P-IGBT, тиристоров. , симисторы, катушки индуктивности, резисторы и конденсаторы.









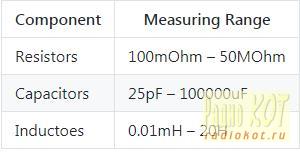

СХЕМА ВНИЗУ В PDF ФОРМАТЕ

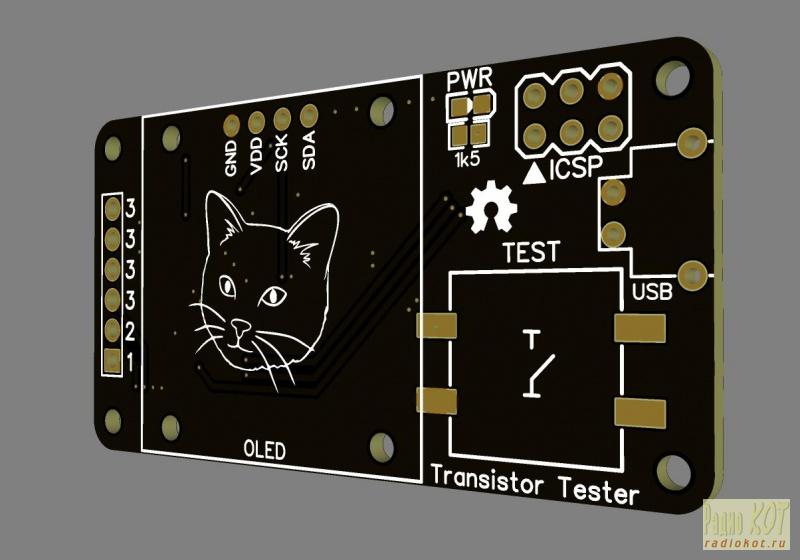

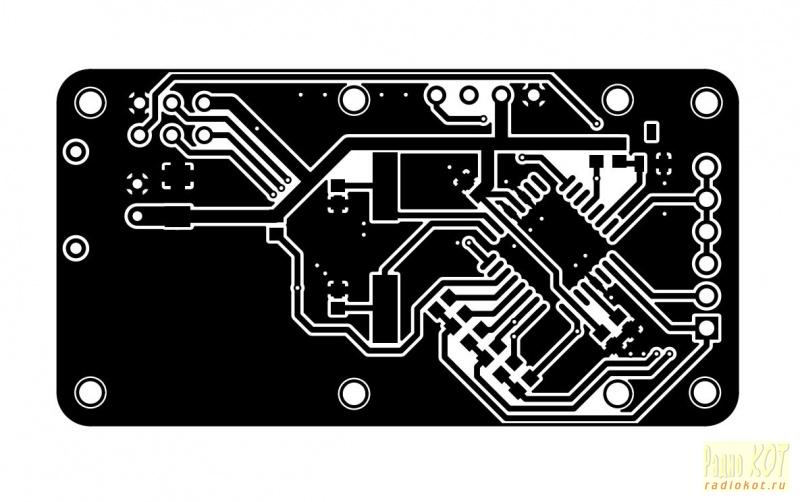

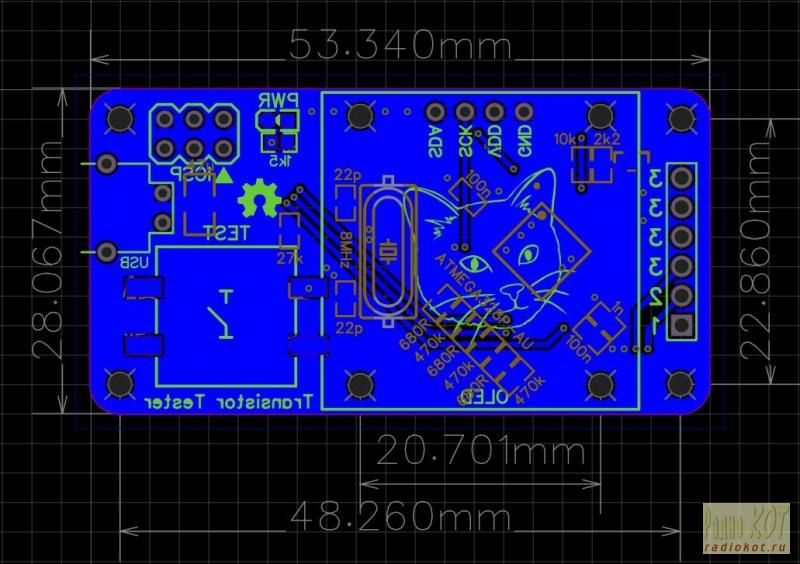

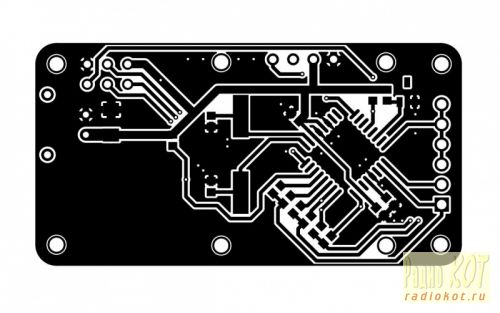

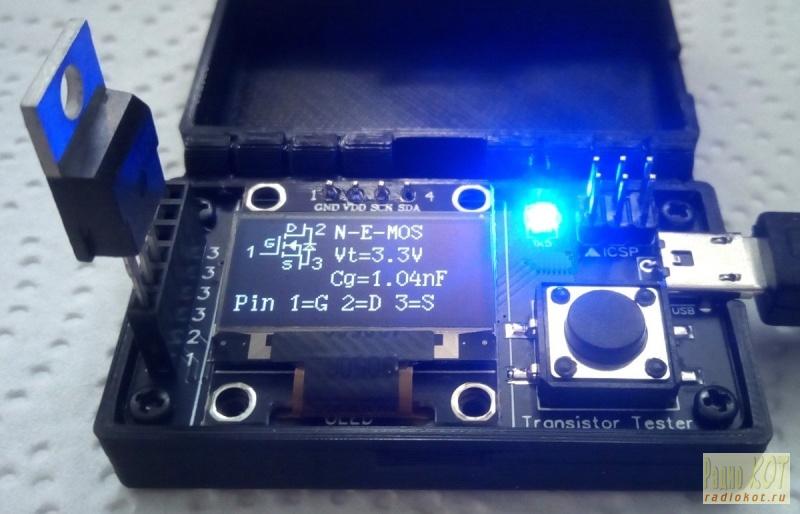

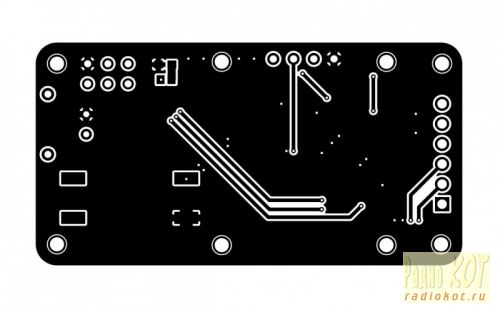

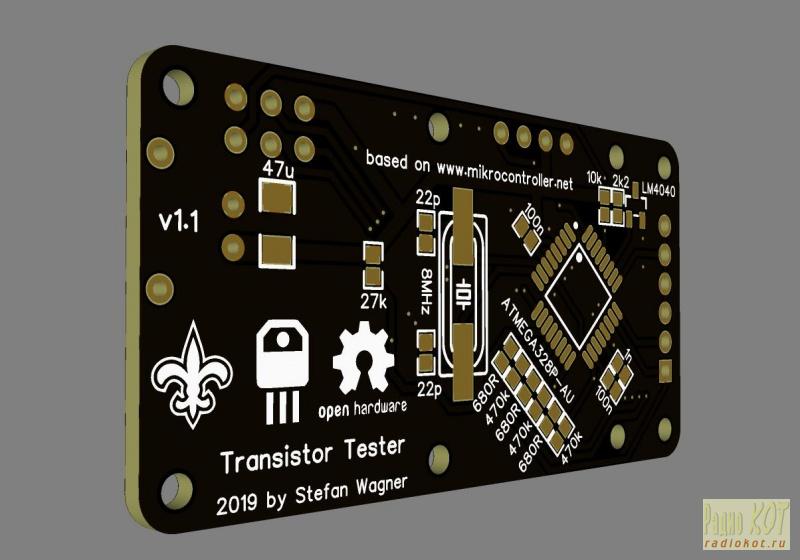

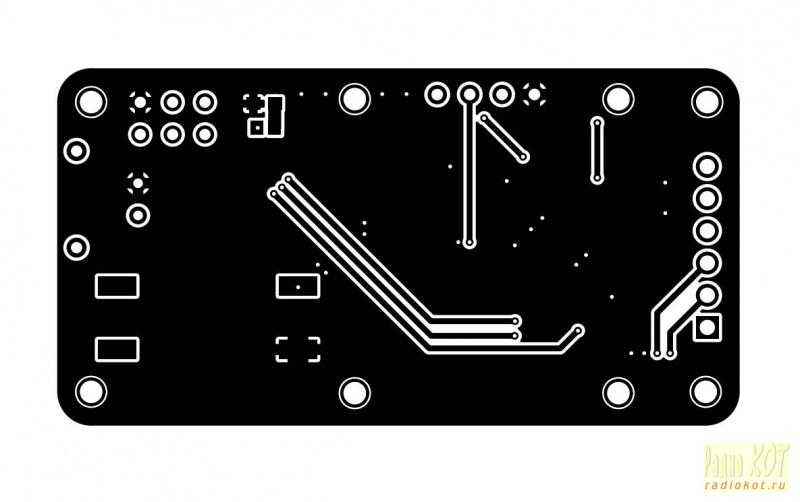

 ФАЙЛЫ ДЛЯ ФОТОРЕЗИСТА ,НУ ИЛИ ЛУТА ВНИЗУ В PDF ФОРМАТЕ МАСШТАБ 1:1






Файлы:
Файлы для самостоятельного изготовления ПП
Список компонентов
Гербер

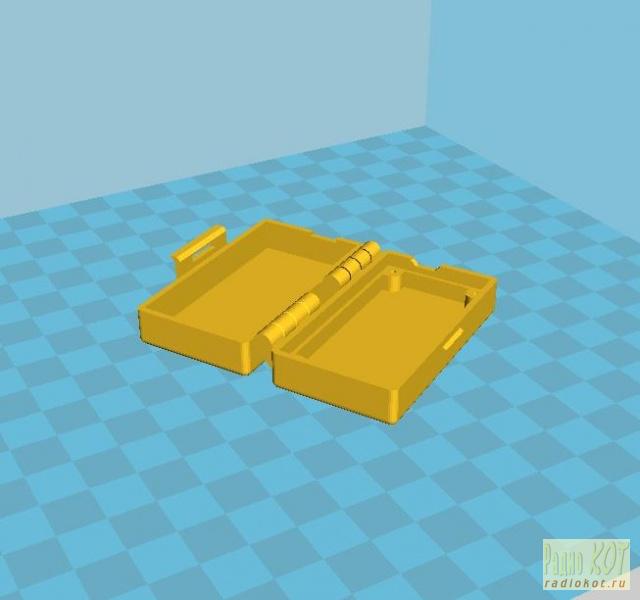

Файл корпуса для 3D принтера
Прошивка

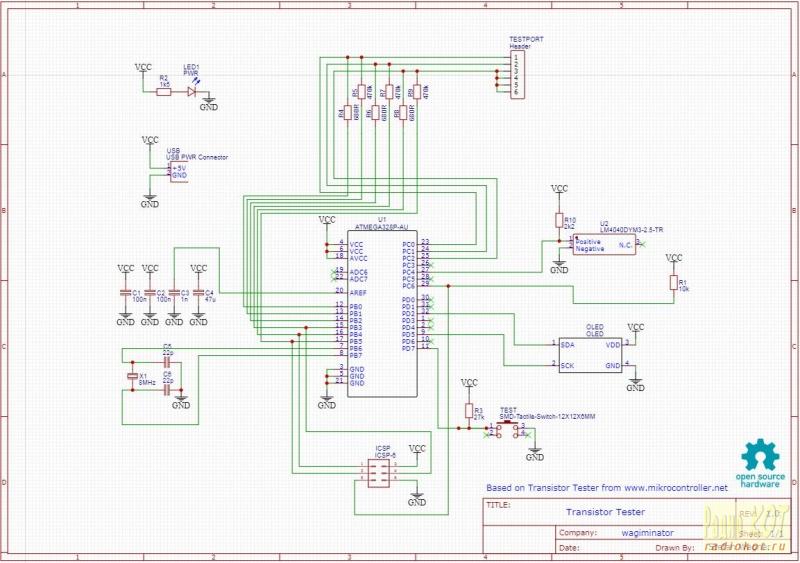

Схема
