Принципиалку я копирнул с самой статьи, а по поводу вм80 - это обыкновенное требование преподавателя. Вот так у нас среднее профессиональное образование получаем, древнейший язык изучаем, вместо яву
Мой ребёнок и в универе тоже изучал 8080 несколько лет назад. Ничего страшного. Я думаю, даже полезно хотя бы познакомиться с системой команд подобного типа. Когда у нас на работе появился компилятор PL/M-80 - это был ТАААААААКОЙ кайф в сравнении с асмом!!! Вам надо сначала изобразить алгоритм в виде блок-схемы, не привязанный к командам ассемблера. Потом по нему легко напишете исходник.
_________________ ВНИМАНИЕ! Я часто редактирую свои сообщения, поэтому перед ответом мне советую обновить страницу. За перенос модераторами в МЯВУ тем с моими сообщениями я ответственности не несу.
Если на резисторе падает 11,5В, а его сопротивление 27Ом. То ток который через него течёт I=U/R=11.5/27=0.426A. Если напряжение всей конструкции 220В, а ток в любом участке цепи равен, то P=U*I=220*0,426=93,7Вт...
_________________ Глупый не задает вопросы. Глупый и так все знает.
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Attiny 2313 Разработать полную электрическую схему (выбрать источник питания, кварцевый резонатор, семисегментный индикатор и другие элементы схемы) с использованием микроконтроллера Atmel Atiny 2313 и написать программу для разработанного устройства. Разработанное устройство должно выполнять следующую задачу: Устройство контроля проверяет наличие аварийного сигнала на аналоговом датчике аварии. Если аварийный сигнал выше 3В, это означает наличие аварии. Максимальное значение – 5В. После того, как получен аварийный сигнал с датчика, проводится повторная проверка, через время указанное в таблице задания. Если спустя указанное время, сигнал с датчика аварии поступает, то на экран индикатора нужно вывести номер поврежденного присоединения. Если аналоговый сигнал больше 1В и меньше 3В – на экране семисегментного индикатора должна гореть черточка. Если обрыва нет, то на индикаторе должен отображаться 0. Номера присоединений 35789 время ожидания 0,1сек Помогите пожалуйста хоть схему нарисовать.
это даже без схемы делается( которой вы даже не предоставили)
Основными узлами генератора качающейся частоты являются перестраиваемый и неперестраиваемый генераторы. Второй управляет частотой первого по заданному закону
Нужно рассчитать резистор R25 и остальные параметры усилителя. Спасибо! Раздел по PIC-ам здесь при чем? Сюда перенес. aen
Пц. Если задаются такие вопросы, то куда мир котится?
_________________ ВНИМАНИЕ! Я часто редактирую свои сообщения, поэтому перед ответом мне советую обновить страницу. За перенос модераторами в МЯВУ тем с моими сообщениями я ответственности не несу.
Заголовок сообщения: Re: Сделайте за меня задание.
Добавлено: Вт май 23, 2017 16:05:52
Родился
Зарегистрирован: Ср май 27, 2015 13:09:11 Сообщений: 7
Рейтинг сообщения:0
Экзаменационные задачи: 1) Гетеродин приемника с относительной стабильностью частоты +-0,1% настроен на Fг=11.4 МГц. В каких пределах может изменятся частота настройки приемника, если Fпч=1.6 МГц. Настройка гетеродина верхняя. 2) Входное устройство FM приемника настроена на фиксированную частоту 100Мгц. Определить на сколько дБ будет ослабляться сигнал радиостанции с частотой 104 Мгц по сравнени с частотой резонанса, если добротность котура входного устр-ва равна 12. 3) Сигнал с частотной модуляцией (f0=10.7 мГЦ, девиация +-0.1 МГц) проходит через избирательный контур с добротностью 60, который настроен на f0. Определить глубину паразитной амплитудной модуляции, вызванной неравномерностью коэффициента передачи контура.
Зарегистрирован: Сб май 27, 2017 07:57:51 Сообщений: 1
Рейтинг сообщения:0
Здравствуйте. Нахожу выходной сигнал через вычеты, но график не плавный и по амплитуде больше 5В, а должно быть поход на гармонический с амплитудой около 0,6В.
Помогите пожалуйста найти ошибку.
Быть может я итоговую формулу не правильно получил, но вроде как остальное сошлось.

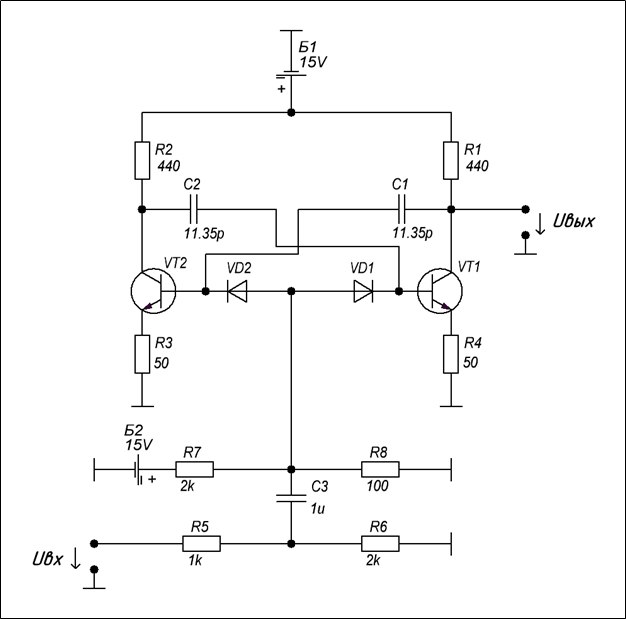

Прикрепил исходную схему, сигнал и данные.

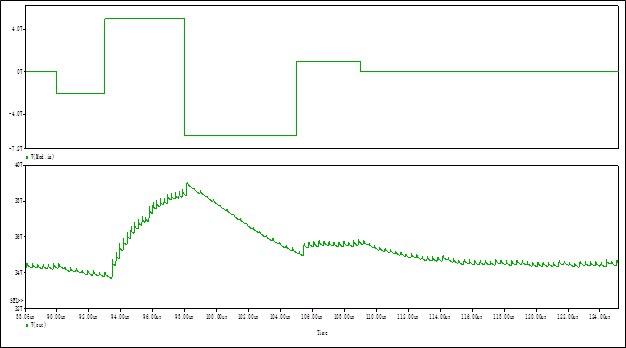

Динамическое представление сигнала в MathCad
Нахождение АЧХ схемы в MathCad. (в Multisim получилось также только там полоса частот начинается с 32кГц, а по расчетам в MathCad с 200кГц гдето. Видимо в Multisime АЧХ строят откладывая частоту f=w/2pi)
Нахождение выходного сигнала по вычетам в MathCad
Сюда перенес. aen
Вложения:
Комментарий к файлу: Выходной сигнал выч1.JPG [58.38 KiB]
Скачиваний: 360
Комментарий к файлу: АЧХ цепи продолжение ачх2.JPG [23.81 KiB]
Скачиваний: 341
Комментарий к файлу: АЧХ цепи ачх1.JPG [28.82 KiB]
Скачиваний: 225
Комментарий к файлу: Динамическое представление сигнала дин.JPG [24.76 KiB]
Скачиваний: 365
Комментарий к файлу: Исходные данные Снимок.JPG [31.51 KiB]
Скачиваний: 347
Зарегистрирован: Сб май 27, 2017 11:46:28 Сообщений: 1
Рейтинг сообщения:0
Мне нужно получить номиналы сопротивлений и конденсаторов данного фильтра.
Поделитесь пожалуйста формулами расчет коэффициента передачи, добротности итд или хотя бы как их вывести. Все что нарыл в интернете это похожие фильтры, но конкретно такого нету нигде.
Сюда перенес. Я вчера считал фильтр и уже даже его спаял. Пользовался этой книжкой. https://sunduk.radiokot.ru/loadfile/?loa ... 09&turbo=1 Хотя книг по фильтрам на ОУ очень много и других. Стоит просто в гугле набрать "расчет активных фильтров на оу" aen
Заголовок сообщения: Микропроцессорный измеритель частоты на AT89C2051
Добавлено: Вс май 28, 2017 08:49:57
Родился
Зарегистрирован: Вс май 28, 2017 08:34:24 Сообщений: 1
Рейтинг сообщения:0
Привет. Нужно было сделать измеритель частоты именно такой на дипломную работу. У меня не было кода программы, поэтому я решил купить набор для сборки. Собрал я схему и она не работает. При подачи питания на индикаторах горят 9.9.9.9. Скорее всего микроконтроллер пустой... Так как в схеме есть генератор 200 Гц и он не работает, а он реализован через мк. Может у кого-нибудь есть программа для данной схемы?
А при чем тут АВР??? Если взято за основу AT89C2051 (или любое другое из семейства MCS51) вопросы надо в viewtopic.php?f=62&t=59015 задавать! На крайний случай идти сюда: viewforum.php?f=53 Ну и студент пошел - даже принадлежность МК определить не в состоянии...
И ежли на индикаторе все же чего-то отличного от "все сегменты, включая точки" или засвечены или потушены то схемка чего-то таки выполняет.
